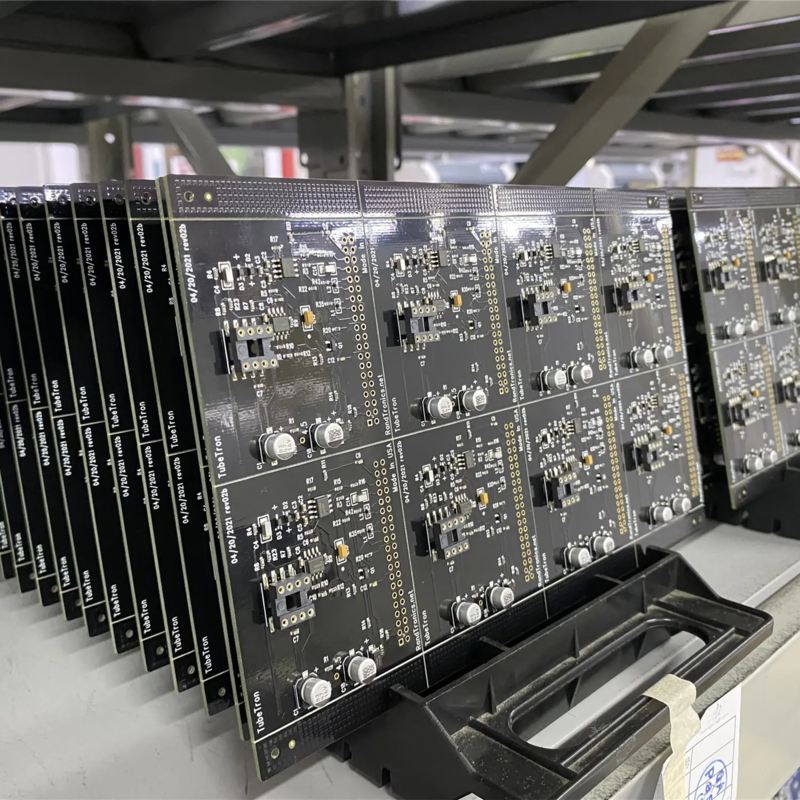

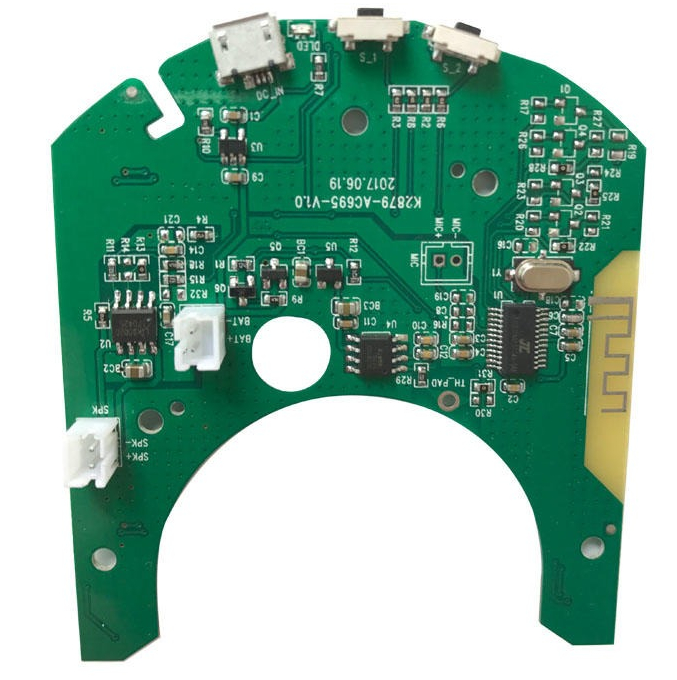

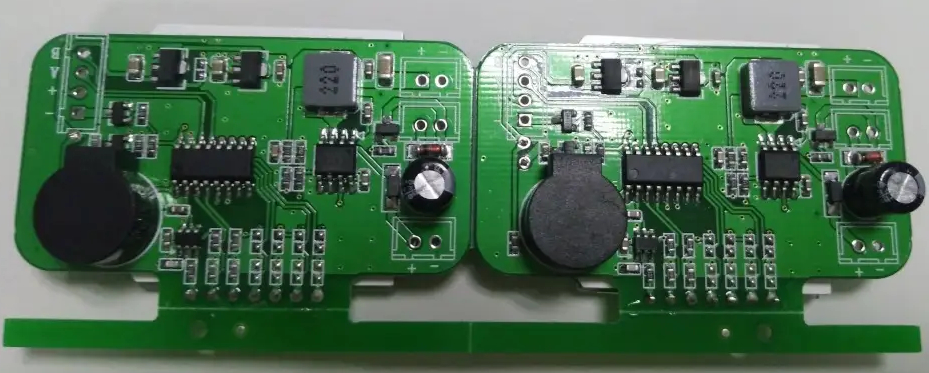

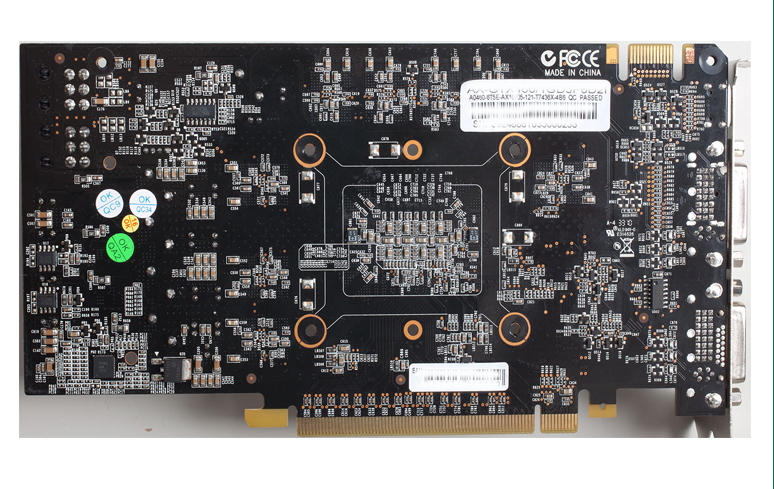

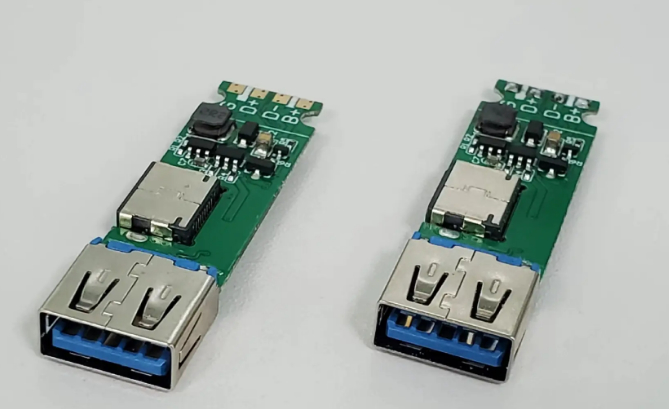

การประกอบ PCB และ PCBA ที่สําคัญด้วยความหนาของกระดาน 0.05 มิลลิเมตร, ขนาดกระดาน 500 มิลลิเมตร * 1200 มิลลิเมตรสูงสุด, และหลุมเจาะเลเซอร์ 0.025 มิลลิเมตรน้อย

การประกอบ PCB และ PCBA ที่สําคัญด้วยความหนาของกระดาน 0.05 มิลลิเมตร, ขนาดกระดาน 500 มิลลิเมตร * 1200 มิลลิเมตรสูงสุด, และหลุมเจาะเลเซอร์ 0.025 มิลลิเมตรน้อย

ขั้นต่ํา 0.05 มม ความหนาของพาน PCB

ขนาดแผ่นสูงสุด 500mm*1200mm PCBA

ขั้นต่ํา 0.025 มิลลิเมตรเลเซอร์เจาะรูการประกอบการพวงจรพิมพ์

สถานที่กำเนิด:

จีน/กัมพูชา

ชื่อแบรนด์:

Suntek

ได้รับการรับรอง:

ISO9001, ISO13485, TS16949 and UL E476377

หมายเลขรุ่น:

F9632-123

ติดต่อเรา
ขอทุน
รายละเอียดผลิตภัณฑ์
โครงร่าง PCB:
สี่เหลี่ยม วงกลม ไม่สม่ำเสมอ(พร้อมจิ๊ก)
เสร็จสิ้น:
ทำให้เกิด
กระบวนการ:
Immersion Gold/เศษไม้/ชุดประกอบ
ทำให้งง:
อีนิก 2u
ขนาดสูงสุด:
600 มม.*1200 มม.
ผ้าไหม:
สีขาว
การควบคุมความต้านทาน:
50/90/100 ± 10% โอห์ม
แพคเกจการขนส่ง:
แพ็คเกจสูญญากาศ
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1 ชิ้น
ราคา
Based on GERBER and BOM
รายละเอียดการบรรจุ
สูญญากาศ, anti-static, ESD, กล่อง
เวลาการส่งมอบ
1-2 สัปดาห์หลังจากทุกส่วนที่รวบรวม
เงื่อนไขการชำระเงิน
t/t, paypal
สามารถในการผลิต
100pcs/ชั่วโมง
สินค้าที่เกี่ยวข้อง
ราคาดี Rapid Prototyping PCB assembly HDI board for AI computing ออนไลน์ วิดีโอ

Rapid Prototyping PCB assembly HDI board for AI computing

หา ราคา ที่ ดี ที่สุด
ราคาดี SMT circuit board two-side assembly Made in Cambodia THT soldering  ออนไลน์ วิดีโอ

SMT circuit board two-side assembly Made in Cambodia THT soldering

หา ราคา ที่ ดี ที่สุด
ราคาดี Turnkey PCB prototype assembly fast Lead time PCB prototype fabrication ออนไลน์ วิดีโอ

Turnkey PCB prototype assembly fast Lead time PCB prototype fabrication

หา ราคา ที่ ดี ที่สุด
ติดต่อเรา
ติดต่อตอนนี้
คำอธิบายผลิตภัณฑ์
โรงงานผลิต PCBA คีย์ชีย์ในจีนและกัมพูชา
กลุ่มซันเทคเป็นผู้ผลิตสัญญามืออาชีพที่ให้บริการทางแก้ไขแบบเดียว สําหรับ:
  • การประกอบ PCB/FPC
  • การประกอบสายไฟฟ้า
  • การประกอบเทคโนโลยีผสม
  • การประกอบกล่อง
โรงงานผลิต

บริษัท ซันเทค อิเล็กทรอนิกส์ จํากัด- โรงงานหลักตั้งอยู่ใน จังหวัดฮุนัน, จีน

BLSuntek Electronics Co., Ltd บริษัทที่จํากัด- โรงงานใหม่ในจังหวัดคันดัล ประเทศกัมพูชา

Suntek Electronics manufacturing facility
การรับรองและความสามารถ

ได้รับการรับรองจาก ISO9001:2015, ISO13485:2016, IATF 16949:2016 และ UL E476377 เราส่งผลิตภัณฑ์ที่มีคุณภาพสูงในราคาที่แข่งขันทั่วโลก

ความสามารถในการผลิตที่ทันสมัยของเรารวมถึง:

  • อุปกรณ์ที่ทันสมัย
  • ความชํานาญทางเทคนิค
  • ทีมวิศวกรรมมืออาชีพ, ซื้อและคุณภาพ
  • การจัดส่งที่มั่นใจในเวลา

การประยุกต์ใช้: การควบคุมอุตสาหกรรม, รถยนต์, โทรคมนาคม, อุปกรณ์การแพทย์, อิเล็กทรอนิกส์ผู้บริโภค

ปรัชญาหลัก:"คุณภาพชนะตลาด ไอเดียสร้างอนาคต"

รายละเอียดเทคนิค
รายการ ความสามารถ
นิ้วความหนาของแผ่นเสร็จ 0.05 มิลลิเมตร
ขนาดแผ่นสูงสุด 500 มิลลิเมตร * 1200 มิลลิเมตร
ขนาดรูที่เจาะด้วยเลเซอร์ 0.025 มิลลิเมตร
ขนาดหลุมเจาะกล 0.1 มม.
ขั้นต่ํา ความกว้างของรอย/ระยะระหว่าง 0.035 มิลลิเมตร/0.035 มิลลิเมตร
ขั้นต่ําแหวนวงกลมของกระดาษใบเดียว / สองด้าน 00.075 มิลลิเมตร
ขั้นต่ําชั้นภายใน แหวนวงกลมของพานหลายชั้น 0.1 มม.
ขั้นต่ําชั้นนอก แหวนวงกลมของพานหลายชั้น 0.1 มม.
สะพาน Min Coverlay 0.1 มม.
ขั้นต่ํา การเปิด Soldermask 0.15 มิลลิเมตร
ขั้นต่ํา Coverlay เปิดตัว 0.35mm*0.35mm
ขั้นต่ํา ความอดทนต่อความคดกันแบบเดียว +/-7%
จํานวนชั้นสูงสุด 12L
ประเภทวัสดุ พีไอ, แคปตัน
สัญลักษณ์สินค้า Shengyi, Taiflex, Thinflex, ITEQ, Allstar, Panasonic, Dupont, Jiujiang รายการที่ผ่านมา
ประเภทวัสดุที่ทําให้แข็ง FR4, PI, PET, เหล็ก, AI, เทปติด, ไนลอน
ความหนาของผ้าคลุม 12.5um/25um/50um
ปลายผิว ENIG, ENEPIG, OSP, ทองเหลือง, ทองเหลือง + ENIG, ทองเหลือง + OSP, เงิน Imm, ทองเหลือง Imm, ทองเหลือง
เทคโนโลยีพิเศษ
  • การเขียนโปรแกรม IC
  • การปรับปรุง BGA
  • ชิปบนเครื่อง/COB
  • การผสมผสาน Eutectic
  • อัตโนมัติ
  • การเคลือบแบบตรงกัน
กระบวนการประกอบ
PCBA assembly flow chart Detailed assembly process diagram
โรงงานผลิต
Suntek manufacturing facility interior Quality control inspection process
