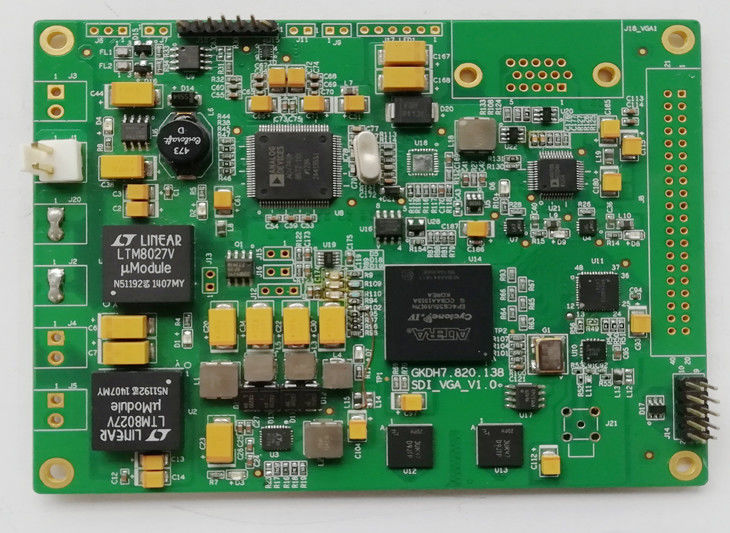

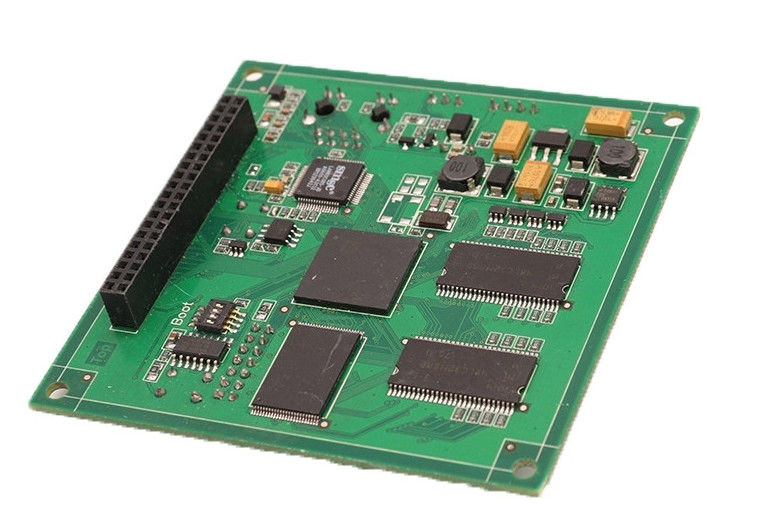

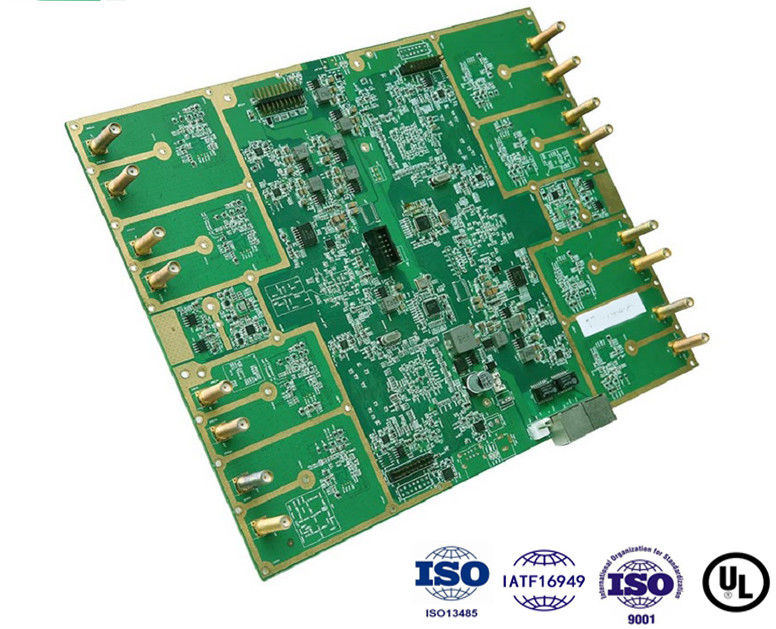

กระบวนการประกอบ PCB สองด้าน HASL ENIG OSP แผ่นวงจรพลังงานใหม่

กระบวนการประกอบ PCB สองด้าน HASL ENIG OSP แผ่นวงจรพลังงานใหม่

การประกอบ PCB สองด้าน

กระบวนการประกอบ PCB สองด้าน

บริการผลิตพีซีบีพลังงานใหม่

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

Suntek

ได้รับการรับรอง:

ISO9001, ISO13485, TS16949 and UL E476377

หมายเลขรุ่น:

FPA8569-NE3

ติดต่อเรา
ขอทุน
รายละเอียดผลิตภัณฑ์
ขนาดรูขั้นต่ำ:
0.2มม
การติดตามขั้นต่ำ/ช่องว่าง:
4mil/4มิล
น้ำหนักทองแดงสูงสุด:
6 ออนซ์
ประเภท:
การประกอบแผงวงจรพิมพ์
ชั้น:
2-20 ชั้น
แอปพลิเคชัน:
ยานพาหนะไฟฟ้าระบบพลังงานทดแทนระบบจัดเก็บพลังงาน
ปลายผิว:
HASL, ENIG, OSP, ซิลเวอร์แช่
การทดสอบ:
AOI, ICT, การตรวจสอบด้วยภาพ 100%, ft
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
5 ชิ้น
ราคา
USD+1-100+PCS
รายละเอียดการบรรจุ
กล่องและถุง ESD
เวลาการส่งมอบ
3-6 สัปดาห์
เงื่อนไขการชำระเงิน
ที/ที, เพย์พาล
สามารถในการผลิต
100pcs/ชั่วโมง
สินค้าที่เกี่ยวข้อง
ราคาดี New Energy Equipment 1-30Layer FR4 TG170 PCB/PCBA manufacturer in China and Cambodia ออนไลน์ วิดีโอ

New Energy Equipment 1-30Layer FR4 TG170 PCB/PCBA manufacturer in China and Cambodia

หา ราคา ที่ ดี ที่สุด
ราคาดี PCBA Manufacturer For Control New Energy Power In China And Cambodia 100% AOI FT ออนไลน์ วิดีโอ

PCBA Manufacturer For Control New Energy Power In China And Cambodia 100% AOI FT

หา ราคา ที่ ดี ที่สุด
ราคาดี PCBA Manufacturer China and Cambodia One stop EMS service HDI HASL ENIG ออนไลน์ วิดีโอ

PCBA Manufacturer China and Cambodia One stop EMS service HDI HASL ENIG

หา ราคา ที่ ดี ที่สุด
ติดต่อเรา
0086-731-84874736
ติดต่อตอนนี้
คำอธิบายผลิตภัณฑ์

การประกอบ PCB หลายชั้น HASL/ENIG/OSP แผงวงจรพลังงานใหม่พร้อม Standoffs

พารามิเตอร์ SMT:

กระบวนการประกอบ PCB สองด้าน HASL ENIG OSP แผ่นวงจรพลังงานใหม่ 0

เทคโนโลยีที่เกี่ยวข้อง:

กระบวนการประกอบ PCB สองด้าน HASL ENIG OSP แผ่นวงจรพลังงานใหม่ 1



เทคโนโลยีพิเศษที่เกี่ยวข้อง

• การเขียนโปรแกรม IC

• การปรับปรุง BGA

• Chip on Board/COB

• การบัดกรีแบบ Eutectic

• การติดกาวอัตโนมัติ

• การเคลือบแบบ Conformal



ผังงานการประกอบ:

กระบวนการประกอบ PCB สองด้าน HASL ENIG OSP แผ่นวงจรพลังงานใหม่ 2

กระบวนการประกอบ PCB สองด้าน HASL ENIG OSP แผ่นวงจรพลังงานใหม่ 3



Suntek Group เป็นซัพพลายเออร์ชั้นนำในด้าน EMS พร้อมโซลูชันแบบครบวงจรสำหรับการประกอบ PCB/FPC, การประกอบสายเคเบิล, การประกอบเทคโนโลยีแบบผสม และการสร้างกล่อง

Suntek Electronics Co., Ltd ซึ่งเป็นโรงงานหลัก ตั้งอยู่ในมณฑลหูหนาน ประเทศจีน

BLSuntek Electronics Co., Ltd ซึ่งเป็นโรงงานใหม่ ตั้งอยู่ในจังหวัดกันดาล ประเทศกัมพูชา ด้วยการรับรอง ISO9001:2015, ISO13485:2016, IATF 16949:2016 และ UL E476377 เราส่งมอบผลิตภัณฑ์ที่มีคุณภาพในราคาที่แข่งขันได้ให้กับลูกค้าทั่วโลก





คำถามที่พบบ่อย:

Q1: คุณใช้ไฟล์อะไรในการผลิต PCB?

A1: Gerber, PCB, drawing



Q2: คุณมั่นใจในคุณภาพได้อย่างไร?

A2: ผลิตภัณฑ์ของเราผ่านการทดสอบ E 100% การประกอบ PCB ผ่านการตรวจสอบ AOI, ICT, FT และการตรวจสอบด้วยสายตา 100%, การเอ็กซ์เรย์ 100% สำหรับ BGA



Q3: เราสามารถเยี่ยมชมบริษัทของคุณได้หรือไม่?

A3: แน่นอน ยินดีต้อนรับสู่การเยี่ยมชมบริษัทของเรา Suntek ตั้งอยู่ใน Xingsha Industrial Park, ฉางชา, มณฑลหูหนาน, ประเทศจีน



Q4: ระยะเวลารอคอยสินค้านานเท่าใด?

A4: ใช้เวลา 3-5 วันทำการสำหรับตัวอย่าง, 7-10 วันทำการสำหรับการผลิตจำนวนมากตามไฟล์และปริมาณ ใช้เวลา 15-20 วันทำการสำหรับการประกอบ PCB



Q5: คุณจะเก็บข้อมูลและไฟล์ของเราเป็นความลับหรือไม่?

A5: แน่นอน เป็นหลักการพื้นฐานของเราในการรักษาความลับทางธุรกิจเพื่อปกป้องการออกแบบของลูกค้า สามารถลงนาม NDA ได้ตลอดเวลา



Q6. วิธีการทำงานกับคุณ?

A6: - อีเมลและส่งไฟล์เลย์เอาต์ PCB, รายการ BOM

- เราจะให้การยืนยันการตอบกลับภายใน 12 ชั่วโมงและตอบกลับข้อเสนอภายใน 3-5 วัน

- รอให้บริษัทของคุณยืนยันราคา, คำสั่งซื้อ และเงื่อนไขการชำระเงิน

- เราจะดำเนินการตามคำสั่งซื้อ
