ความหนา 0.8mm ถึง 2.0mm กระดานวงจรแข็ง การผลิต PCB สี่เหลี่ยม การออกแบบสําหรับผลิตอิเล็กทรอนิกส์

ความหนา 0.8mm ถึง 2.0mm กระดานวงจรแข็ง การผลิต PCB สี่เหลี่ยม การออกแบบสําหรับผลิตอิเล็กทรอนิกส์

0การผลิต PCB แข็งแรง.8 มิลลิเมตร

2PCB สี่เหลี่ยมหนา 0.0 มิลลิเมตร

บอร์ดวงจรการผลิตอิเล็กทรอนิกส์

สถานที่กำเนิด:

จีน/กัมพูชา

ชื่อแบรนด์:

Suntek

ได้รับการรับรอง:

ISO9001, ISO13485, TS16949 and UL E476377

หมายเลขรุ่น:

2024-พีซีบีเอ-6627

ติดต่อเรา
ขอทุน
รายละเอียดผลิตภัณฑ์
หลุมเลเซอร์ขั้นต่ำ:
0.075มม
โลจิสติกส์:
ยอมรับการขนส่งที่ลูกค้าระบุ
การใช้งาน:
อุปกรณ์อิเล็กทรอนิกส์การสื่อสาร
จำนวนเลเยอร์:
1-48
ความหนา:
2.0มม
ความหนา:
0.8mm~2.0mm
เลเยอร์ PCB:
1-48 ชั้น
ความอดทน:
±0.1มม
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1 ชิ้น
ราคา
Based on Gerber
รายละเอียดการบรรจุ
60*40*30 ซม. กล่องและถุง ESD
เวลาการส่งมอบ
1-2 สัปดาห์หลังจากทุกส่วนที่รวบรวม
เงื่อนไขการชำระเงิน
ที/ที, เพย์พาล
สามารถในการผลิต
ขึ้นอยู่กับปริมาณส่วนประกอบ
สินค้าที่เกี่ยวข้อง
ติดต่อเรา
ติดต่อตอนนี้
คำอธิบายผลิตภัณฑ์

เรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูง ทีมวิศวกรมืออาชีพ ทีมจัดซื้อ ทีมคุณภาพ และทีมบริหารจัดการ เพื่อรับประกัน

ผลิตภัณฑ์คุณภาพสูงและการจัดส่งตรงเวลา ผลิตภัณฑ์ของเรามีการใช้งานอย่างแพร่หลายในการควบคุมอุตสาหกรรม รถยนต์ โทรคมนาคม อุปกรณ์ทางการแพทย์ อิเล็กทรอนิกส์สำหรับผู้บริโภค และอื่นๆ



แก่นแท้ของเราคือ "คุณภาพชนะตลาด ความคิดสร้างสรรค์อนาคต"



เรามีโรงงาน 2 แห่ง แห่งหนึ่งในจีน อีกแห่งในกัมพูชา

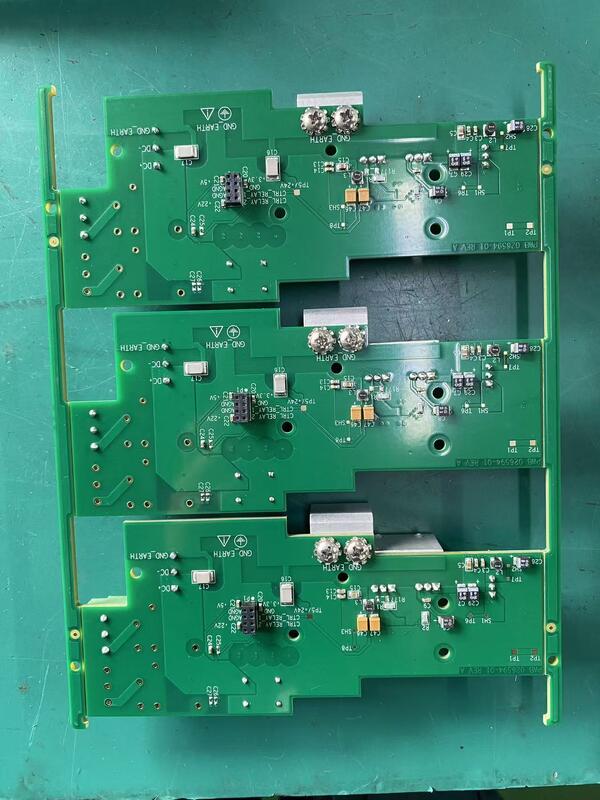

ความหนา 0.8mm ถึง 2.0mm กระดานวงจรแข็ง การผลิต PCB สี่เหลี่ยม การออกแบบสําหรับผลิตอิเล็กทรอนิกส์ 0

รายละเอียดสินค้า:

บริการผลิต PCB ของเรานำเสนอโซลูชันที่ครอบคลุมสำหรับธุรกิจและวิศวกรที่ต้องการแผงวงจรพิมพ์คุณภาพสูงที่ปรับให้เหมาะกับความต้องการเฉพาะของพวกเขา ด้วยความเชี่ยวชาญที่ครอบคลุมตั้งแต่บอร์ดชั้นเดียวไปจนถึงบอร์ดหลายชั้นที่ซับซ้อน เราตอบสนองการใช้งานที่หลากหลายโดยการจัดหา PCB ที่มี 1 ถึง 48 เลเยอร์ ความยืดหยุ่นนี้ทำให้มั่นใจได้ว่าไม่ว่าคุณจะต้องการต้นแบบที่เรียบง่ายหรือการออกแบบหลายชั้นที่ซับซ้อน ความสามารถในการผลิตของเราสามารถตอบสนองความต้องการของคุณได้อย่างแม่นยำและเชื่อถือได้

หนึ่งในคุณสมบัติที่โดดเด่นของการผลิต PCB ของเราคือความสามารถพิเศษ ซึ่งรวมถึงการชุบ Gold Finger, การใช้ Peelable Mask และการพิมพ์ Carbon Ink การชุบ Gold Finger มีความสำคัญอย่างยิ่งต่อการรับประกันการนำไฟฟ้าและความทนทานที่ยอดเยี่ยมบนหน้าสัมผัสขั้วต่อขอบ ทำให้เหมาะสำหรับการใช้งานประสิทธิภาพสูงที่ความน่าเชื่อถือมีความสำคัญ บริการ Peelable Mask ของเราช่วยให้สามารถป้องกันพื้นที่ PCB ที่เฉพาะเจาะจงได้ชั่วคราวในระหว่างกระบวนการบัดกรี เพิ่มคุณภาพโดยรวมและปกป้องส่วนประกอบที่ละเอียดอ่อน นอกจากนี้ การใช้ Carbon Ink ยังให้เส้นทางการนำไฟฟ้าที่เพิ่มขึ้นสำหรับการใช้งานบางประเภท ซึ่งช่วยเพิ่มความหลากหลายของ PCB ของเราในการออกแบบวงจรที่ซับซ้อน

เราเข้าใจดีว่าโลจิสติกส์มีบทบาทสำคัญในกระบวนการผลิตใดๆ ดังนั้น เราจึงยอมรับตัวเลือกโลจิสติกส์ที่ลูกค้ากำหนด เพื่อมอบความสะดวกและประสิทธิภาพสูงสุด ไม่ว่าคุณจะชอบผู้ให้บริการขนส่งเฉพาะ ตารางการจัดส่ง หรือข้อกำหนดบรรจุภัณฑ์ ทีมงานของเรามุ่งมั่นที่จะตอบสนองความต้องการด้านโลจิสติกส์ของคุณเพื่อให้แน่ใจว่าแผงวงจรพิมพ์ของคุณจะถูกจัดส่งอย่างทันท่วงทีและปลอดภัย

PCB ของเราผลิตด้วยบัดกรีสีเขียว ซึ่งเป็นมาตรฐานอุตสาหกรรมเนื่องจากมองเห็นได้ดีเยี่ยมและทนทาน บัดกรีสีเขียวไม่เพียงแต่ปกป้องลายทองแดงจากการเกิดออกซิเดชันและความเสียหายต่อสิ่งแวดล้อมเท่านั้น แต่ยังช่วยป้องกันการเกิดสะพานบัดกรีในระหว่างกระบวนการประกอบเทคโนโลยีการติดตั้งบนพื้นผิว (Surface Mount Technology Assembly) อีกด้วย สิ่งนี้ทำให้การประกอบราบรื่นขึ้นและลดความเสี่ยงของข้อบกพร่อง ส่งผลให้ผลผลิตสูงขึ้นและประสิทธิภาพของผลิตภัณฑ์สุดท้ายของคุณดีขึ้น

ความรับผิดชอบต่อสิ่งแวดล้อมเป็นหลักการสำคัญในกระบวนการผลิตของเรา PCB ทั้งหมดของเราเป็นไปตามข้อกำหนดว่าด้วยการจำกัดสารอันตราย (ROHS) ทำให้มั่นใจได้ว่าวัสดุอันตราย เช่น ตะกั่ว ปรอท และแคดเมียม จะถูกควบคุมหรือกำจัดอย่างเข้มงวด การปฏิบัติตามข้อกำหนดนี้รับประกันว่าผลิตภัณฑ์ของเราปลอดภัยสำหรับการใช้งานในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การใช้งานในอุตสาหกรรม และภาคส่วนอื่นๆ ที่ต้องการแนวทางการผลิตที่เป็นมิตรต่อสิ่งแวดล้อมและยั่งยืน

กระบวนการผลิตแผงวงจรพิมพ์ของเราผสมผสานเทคโนโลยีขั้นสูงเข้ากับการควบคุมคุณภาพที่เข้มงวด เพื่อส่งมอบบอร์ดที่ตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวด เราใช้อุปกรณ์ที่ทันสมัยและช่างเทคนิคที่มีทักษะเพื่อให้แน่ใจว่าการกัดลายที่แม่นยำ การจัดแนวเลเยอร์ที่ถูกต้อง และคุณภาพวัสดุที่สม่ำเสมอ ความใส่ใจในรายละเอียดอย่างพิถีพิถันนี้รองรับการออกแบบที่ซับซ้อนและการเชื่อมต่อความหนาแน่นสูง ซึ่งเป็นที่นิยมมากขึ้นในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

นอกเหนือจาก PCB แบบแข็งแบบดั้งเดิมแล้ว เรายังเชี่ยวชาญในการผลิตแผงวงจรยืดหยุ่น (Flexible Circuit Board Manufacturing) PCB แบบยืดหยุ่นช่วยให้สามารถออกแบบวงจรที่งอและพับได้ ซึ่งจำเป็นสำหรับการใช้งานที่ต้องการประหยัดพื้นที่ การเคลื่อนไหวแบบไดนามิก หรือรูปทรงที่เป็นเอกลักษณ์ แผงวงจรยืดหยุ่นของเรายังคงประสิทธิภาพและความทนทานสูงแม้ภายใต้แรงกดทางกล ทำให้เหมาะสำหรับอุปกรณ์สวมใส่ เครื่องมือทางการแพทย์ และเทคโนโลยีการบินและอวกาศ

ความมุ่งมั่นสู่ความเป็นเลิศของเราขยายไปไกลกว่าการผลิต รวมถึงการสนับสนุนที่ครอบคลุมตลอดวงจรชีวิตผลิตภัณฑ์ ตั้งแต่การให้คำปรึกษาด้านการออกแบบไปจนถึงการพัฒนาต้นแบบและการผลิตเต็มรูปแบบ เราทำงานอย่างใกล้ชิดกับลูกค้าของเราเพื่อให้แน่ใจว่าความต้องการเฉพาะของพวกเขาได้รับการตอบสนอง ไม่ว่าโครงการของคุณจะเกี่ยวข้องกับการประกอบเทคโนโลยีการติดตั้งบนพื้นผิว (Surface Mount Technology Assembly) หรือต้องการคุณสมบัติ PCB พิเศษ เช่น การชุบ Gold Finger หรือ Carbon Ink ทีมงานของเราพร้อมที่จะส่งมอบผลลัพธ์ที่เหนือกว่าตรงเวลาและอยู่ในงบประมาณ

โดยสรุป บริการผลิต PCB ของเราเป็นทางเลือกที่หลากหลาย เชื่อถือได้ และใส่ใจสิ่งแวดล้อมสำหรับความต้องการแผงวงจรพิมพ์ของคุณ ด้วยความสามารถตั้งแต่บอร์ดชั้นเดียวไปจนถึง 48 ชั้น คุณสมบัติพิเศษ เช่น การชุบ Gold Finger, Peelable Mask และ Carbon Ink และความมุ่งมั่นในการปฏิบัติตามข้อกำหนด ROHS เราจึงนำเสนอผลิตภัณฑ์ที่โดดเด่นซึ่งรองรับการประกอบอิเล็กทรอนิกส์ขั้นสูง การยอมรับโลจิสติกส์ที่ลูกค้ากำหนดของเรายังช่วยเพิ่มความสะดวก ทำให้เราเป็นพันธมิตรที่เชื่อถือได้สำหรับโครงการผลิตแผงวงจรพิมพ์ (Printed Circuit Board Fabrication) หรือการผลิตแผงวงจรยืดหยุ่น (Flexible Circuit Board Manufacturing) ครั้งต่อไปของคุณ



คุณสมบัติ:

  • ชื่อผลิตภัณฑ์: การผลิต PCB
  • การผลิต PCB ความแม่นยำสูง ด้วยความคลาดเคลื่อน ±0.1 มม.
  • การผลิตแผงวงจรแข็ง รองรับโครงร่าง PCB หลากหลาย: สี่เหลี่ยม วงกลม ไม่สม่ำเสมอ (พร้อม Jigs)
  • การผลิตแผงวงจรอิเล็กทรอนิกส์ เป็นไปตามมาตรฐาน ROHS
  • ตัวเลือกวัสดุ ได้แก่ FR4, TU872, Nelco, Rogers และ PTFE
  • ความสามารถพิเศษ: การชุบ Gold Finger, Peelable Mask, การใช้ Carbon Ink


พารามิเตอร์ทางเทคนิค:

จำนวนชั้น 1-48
น้ำหนักทองแดงพื้นฐาน 1/4OZ-2OZ
บัดกรี สีเขียว
รูเลเซอร์ขั้นต่ำ 0.075 มม.
ความหนา Prepreg ขั้นต่ำ 0.06 มม.
โครงร่าง PCB สี่เหลี่ยม วงกลม ไม่สม่ำเสมอ (พร้อม Jigs)
ความสามารถพิเศษ การชุบ Gold Finger, Peelable, Carbon Ink
การใช้งาน อุปกรณ์อิเล็กทรอนิกส์, การสื่อสาร
ความคลาดเคลื่อน ±0.1 มม.
โลจิสติกส์ ยอมรับโลจิสติกส์ที่ลูกค้ากำหนด

การใช้งาน:

การผลิต PCB ความแม่นยำสูง มีความสำคัญอย่างยิ่งในอุตสาหกรรมอิเล็กทรอนิกส์ที่เปลี่ยนแปลงอย่างรวดเร็วในปัจจุบัน ซึ่งความน่าเชื่อถือและความแม่นยำเป็นสิ่งสำคัญที่สุด ผลิตภัณฑ์การผลิต PCB ของเรานำเสนอความสามารถที่ยอดเยี่ยม รวมถึงขนาดรูเลเซอร์ขั้นต่ำ 0.075 มม. และความคลาดเคลื่อน ±0.1 มม. ทำให้มั่นใจได้ว่าแม้แต่การออกแบบวงจรที่ซับซ้อนที่สุดก็สามารถดำเนินการได้อย่างไร้ที่ติ ความแม่นยำระดับนี้มีความสำคัญอย่างยิ่งต่อการผลิต PCB หลายชั้นที่ซับซ้อนซึ่งใช้ในอุปกรณ์อิเล็กทรอนิกส์ขั้นสูงและอุปกรณ์สื่อสาร

ผลิตภัณฑ์นี้เหมาะอย่างยิ่งสำหรับการบริการผลิตต้นแบบ PCB ซึ่งการทำซ้ำอย่างรวดเร็วและข้อกำหนดที่แม่นยำมีความสำคัญ ความสามารถในการผลิต PCB ที่มีความหนา Prepreg ขั้นต่ำ 0.06 มม. ช่วยให้นักออกแบบและวิศวกรสามารถพัฒนาแผงวงจรที่กะทัดรัด น้ำหนักเบา และมีประสิทธิภาพสูงที่ตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวด ทำให้เป็นโซลูชันที่เหมาะสำหรับสตาร์ทอัพ ห้องปฏิบัติการวิจัย และผู้ผลิตที่ต้องการเวลาตอบสนองที่รวดเร็วโดยไม่ลดทอนคุณภาพ

ผลิตภัณฑ์การผลิต PCB ของเราสนับสนุนโอกาสการใช้งานที่หลากหลาย ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุปกรณ์สื่อสารอุตสาหกรรม ไปจนถึงอุปกรณ์อิเล็กทรอนิกส์ยานยนต์และเครื่องมือทางการแพทย์ ความสามารถในการผลิต PCB ความแม่นยำสูงช่วยให้สามารถสร้างบอร์ดที่รองรับการส่งสัญญาณความเร็วสูงและการจัดวางส่วนประกอบที่ซับซ้อน ซึ่งจำเป็นในอุปกรณ์สื่อสารสมัยใหม่ เช่น สมาร์ทโฟน เราเตอร์ และอุปกรณ์ IoT

นอกเหนือจากความเป็นเลิศทางเทคนิคแล้ว บริการนี้ยังมีตัวเลือกโลจิสติกส์ที่ยืดหยุ่น โดยยอมรับการจัดการโลจิสติกส์ที่ลูกค้ากำหนด ความสามารถในการปรับตัวนี้ช่วยให้มั่นใจได้ว่า PCB สามารถจัดส่งได้อย่างทันท่วงทีและปลอดภัยเพื่อตอบสนองตารางการผลิตและความต้องการทางภูมิศาสตร์ ไม่ว่าจะเป็นการผลิตต้นแบบจำนวนน้อยหรือการผลิตขนาดใหญ่ ผลิตภัณฑ์การผลิต PCB ของเราส่งมอบคุณภาพและความน่าเชื่อถือที่สม่ำเสมอ

โดยสรุป ผลิตภัณฑ์ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของผู้พัฒนาอุปกรณ์อิเล็กทรอนิกส์และผู้ผลิตระบบสื่อสาร ด้วยการผสมผสานการผลิต PCB ความแม่นยำสูงเข้ากับโลจิสติกส์ที่ปรับแต่งได้และบริการผลิตต้นแบบ จึงนำเสนอโซลูชันที่ครอบคลุมเพื่อนำผลิตภัณฑ์อิเล็กทรอนิกส์ที่เป็นนวัตกรรมออกสู่ตลาดอย่างมีประสิทธิภาพและประสิทธิผล



การปรับแต่ง:

บริการผลิตต้นแบบ PCB ของเรานำเสนอตัวเลือกการปรับแต่งผลิตภัณฑ์ที่ครอบคลุมเพื่อตอบสนองความต้องการของโครงการที่หลากหลาย เราเชี่ยวชาญในการผลิตแผงวงจรพิมพ์หลายชั้น (Multilayer Printed Circuit Board) โดยมีจำนวนชั้นตั้งแต่ 1 ถึง 48 ชั้น ทำให้มีความยืดหยุ่นสำหรับการออกแบบทั้งแบบง่ายและซับซ้อน น้ำหนักทองแดงพื้นฐานสามารถปรับแต่งได้ระหว่าง 1/4OZ ถึง 2OZ เพื่อรองรับความต้องการทางไฟฟ้าและความร้อนที่แตกต่างกัน

เรานำเสนอความสามารถพิเศษขั้นสูง เช่น การชุบ Gold Finger เพื่อเพิ่มความทนทานและการเชื่อมต่อ, บัดกรีแบบ Peelable สำหรับการซ่อมแซมที่ง่าย, และการพิมพ์ Carbon Ink สำหรับเส้นทางการนำไฟฟ้าที่เชื่อถือได้ เทคโนโลยีความแม่นยำของเราสนับสนุนขนาดรูเลเซอร์ขั้นต่ำ 0.075 มม. ซึ่งช่วยให้สามารถเจาะรูขนาดเล็กและวงจรที่ซับซ้อน

นอกจากนี้ เรายังยอมรับโลจิสติกส์ที่ลูกค้ากำหนดเพื่อให้แน่ใจว่าการจัดส่งทันท่วงทีและมีประสิทธิภาพตามความต้องการของคุณ ไม่ว่าคุณจะต้องการต้นแบบอย่างรวดเร็วหรือการผลิตแผงวงจรอิเล็กทรอนิกส์เต็มรูปแบบ บริการของเราได้รับการออกแบบมาเพื่อส่งมอบ PCB คุณภาพสูงที่ปรับแต่งได้เพื่อสนับสนุนโครงการพัฒนาอิเล็กทรอนิกส์ของคุณ



การสนับสนุนและบริการ:

ผลิตภัณฑ์การผลิต PCB ของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครอบคลุมเพื่อให้แน่ใจว่าการผลิตราบรื่นและประสิทธิภาพสูงสุด เราให้คำแนะนำจากผู้เชี่ยวชาญตลอดกระบวนการออกแบบและการผลิต รวมถึงการตรวจสอบกฎการออกแบบ การเลือกวัสดุ และการให้คำปรึกษาเกี่ยวกับโครงสร้างเลเยอร์

ทีมสนับสนุนของเราพร้อมให้ความช่วยเหลือในการแก้ไขปัญหา การเพิ่มประสิทธิภาพกระบวนการ และคำขอปรับแต่งเพื่อให้ตรงตามความต้องการเฉพาะของคุณ เรายังมีเวลาตอบสนองที่รวดเร็วและการทดสอบการประกันคุณภาพเพื่อให้แน่ใจว่า PCB ทุกชิ้นตรงตามมาตรฐานอุตสาหกรรม

นอกจากนี้ เรายังจัดทำเอกสารและแหล่งข้อมูลโดยละเอียดเพื่อช่วยให้คุณใช้ประโยชน์สูงสุดจากโซลูชันการผลิต PCB ของเรา ไม่ว่าคุณจะต้องการการผลิตต้นแบบหรือการผลิตขนาดใหญ่ บริการเฉพาะของเราได้รับการออกแบบมาเพื่อส่งมอบความน่าเชื่อถือและความเป็นเลิศในทุกขั้นตอน



การบรรจุและการจัดส่ง:

PCB ของเราได้รับการบรรจุอย่างระมัดระวังเพื่อให้ได้รับการปกป้องสูงสุดระหว่างการขนส่ง บอร์ดแต่ละชิ้นจะถูกใส่ในถุงป้องกันไฟฟ้าสถิตเพื่อป้องกันความเสียหายจากการคายประจุไฟฟ้าสถิต จากนั้นบอร์ดจะถูกวางซ้อนกันโดยมีชั้นป้องกันอยู่ระหว่างกลางและยึดไว้ภายในกล่องกระดาษที่แข็งแรง เพื่อการป้องกันเพิ่มเติม จะมีการใช้วัสดุโฟมหรือบับเบิ้ลแรปเพื่อลดการเคลื่อนไหวและดูดซับแรงกระแทก

เรามีตัวเลือกการจัดส่งที่หลากหลายเพื่อให้ตรงตามกำหนดเวลาและงบประมาณของคุณ รวมถึงบริการมาตรฐาน บริการเร่งด่วน และบริการจัดส่งทางไปรษณีย์ การจัดส่งทั้งหมดจะได้รับการติดตามและประกันเพื่อรับประกันการจัดส่งที่ปลอดภัย มีบริการจัดส่งระหว่างประเทศพร้อมเอกสารศุลกากรเพื่อให้การผ่านพิธีการเป็นไปอย่างราบรื่น เมื่อคำสั่งซื้อของคุณถูกจัดส่ง คุณจะได้รับหมายเลขติดตามเพื่อตรวจสอบพัสดุของคุณแบบเรียลไทม์



คำถามที่พบบ่อย:

คำถามที่ 1: คุณผลิต PCB ประเภทใดบ้าง?

คำตอบที่ 1: เราผลิต PCB หลากหลายประเภท รวมถึงบอร์ดชั้นเดียว บอร์ดสองชั้น และบอร์ดหลายชั้น ซึ่งเหมาะสำหรับการใช้งานและอุตสาหกรรมที่แตกต่างกัน

คำถามที่ 2: วัสดุใดบ้างที่ใช้ในกระบวนการผลิต PCB ของคุณ?

คำตอบที่ 2: PCB ของเราผลิตโดยใช้วัสดุคุณภาพสูง เช่น FR4 อลูมิเนียม และซับสเตรตแบบยืดหยุ่น เพื่อให้มั่นใจในความทนทานและประสิทธิภาพ

คำถามที่ 3: เวลาตอบสนองทั่วไปสำหรับการผลิต PCB คือเท่าใด?

คำตอบที่ 3: เวลาตอบสนองมาตรฐานมักจะอยู่ระหว่าง 5 ถึง 10 วันทำการ ขึ้นอยู่กับความซับซ้อนและปริมาณของคำสั่งซื้อ

คำถามที่ 4: คุณสามารถจัดการกับการออกแบบ PCB และต้นแบบที่กำหนดเองได้หรือไม่?

คำตอบที่ 4: ใช่ เราเชี่ยวชาญในการผลิต PCB ที่กำหนดเอง และสามารถผลิตต้นแบบ รวมถึงการผลิตจำนวนมากตามข้อกำหนดของคุณ

คำถามที่ 5: คุณยอมรับรูปแบบไฟล์ใดบ้างสำหรับการส่งการออกแบบ PCB?

คำตอบที่ 5: เรายอมรับไฟล์ออกแบบ PCB ทั่วไป เช่น รูปแบบ Gerber, Eagle, Altium Designer และ KiCad เพื่อให้แน่ใจว่าเข้ากันได้กับกระบวนการผลิตของเรา

ความหนา 0.8mm ถึง 2.0mm กระดานวงจรแข็ง การผลิต PCB สี่เหลี่ยม การออกแบบสําหรับผลิตอิเล็กทรอนิกส์ 1
