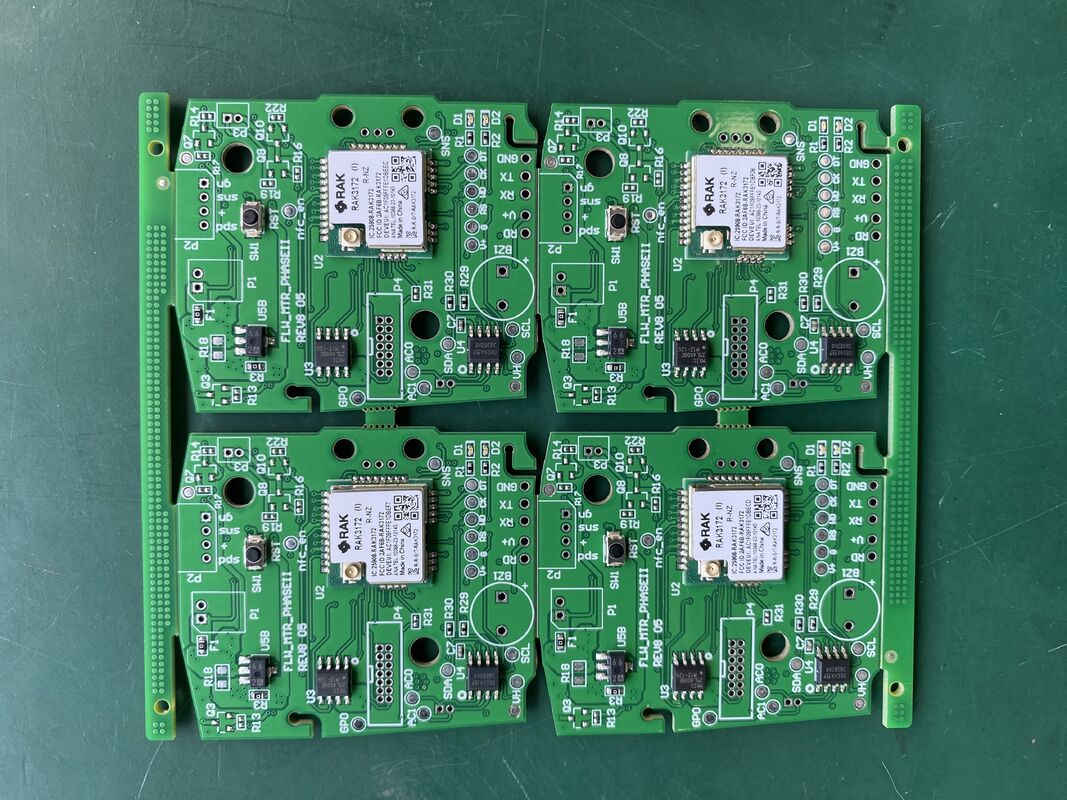

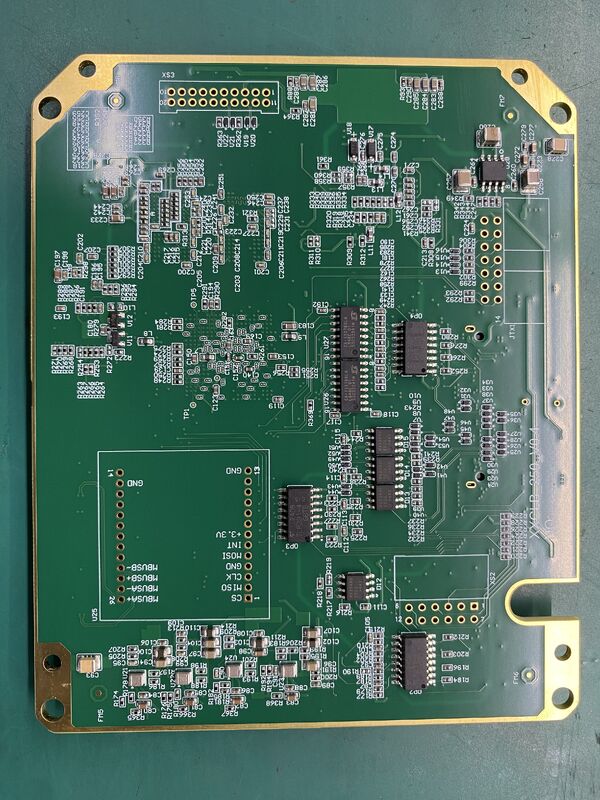

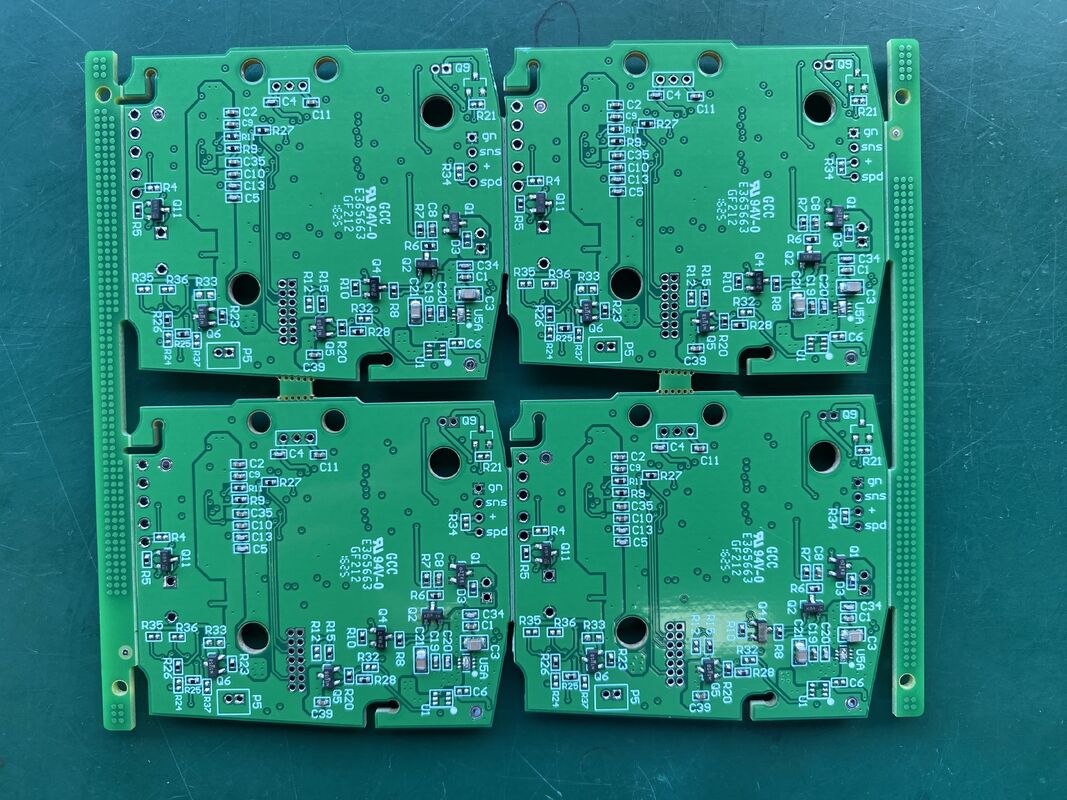

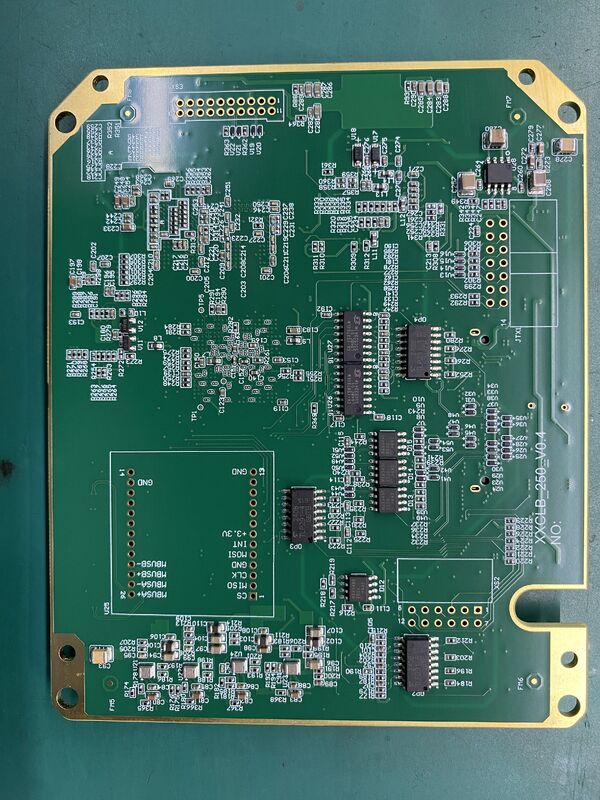

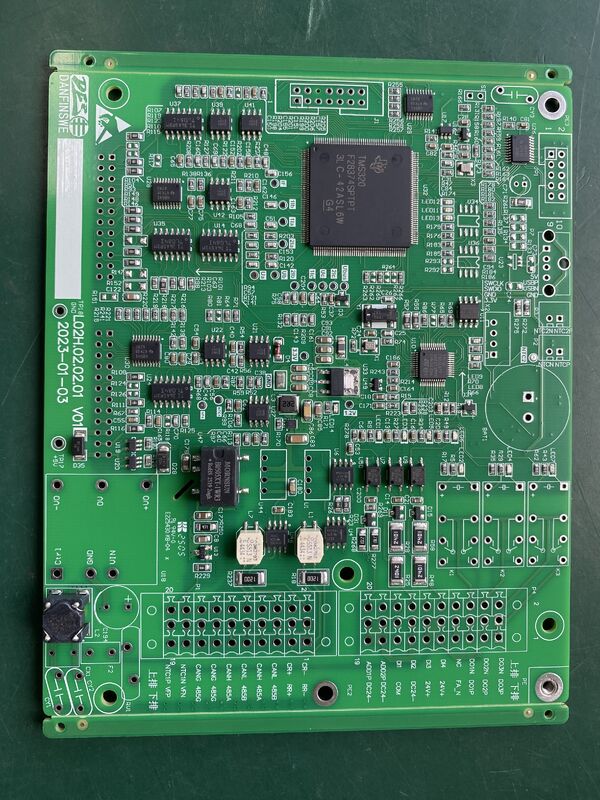

การสื่อสาร Pcb Tg180 สูงแรงปัจจุบันขนาดที่กําหนดเอง Pcb ออกแบบสําหรับการจัดการและการกระจายพลังงานไฟฟ้า

การสื่อสาร Pcb Tg180 สูงแรงปัจจุบันขนาดที่กําหนดเอง Pcb ออกแบบสําหรับการจัดการและการกระจายพลังงานไฟฟ้า

สถานที่กำเนิด:

จีนหรือกัมพูชา

ชื่อแบรนด์:

Suntek Electronics Co., Ltd

ได้รับการรับรอง:

ISO9001 ISO13485 IATF16949 UL

หมายเลขรุ่น:

2024-PCBA-9632

ติดต่อเรา
ขอทุน
รายละเอียดผลิตภัณฑ์
การตกแต่งพื้นผิว:
ENIG, HASL ไร้สารตะกั่ว
PCB การสื่อสาร:
Tg170 สูง และ Tg180 สูง
ระบบคุณภาพ PCB:
ROHS
กำหนดเอง:
ใช่
เส้นผ่านศูนย์กลางรูต่ำสุด:
0.1 มม
บอร์ดพีซีบี:
HDI PCB
ข้อมูลจำเพาะ:
PCB ขนาดที่กำหนดเอง
การควบคุมความต้านทาน:
ใช่
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1 ชิ้น
ราคา
Customized products
เวลาการส่งมอบ
5-7 วันหลังจากส่วนประกอบทั้งหมด kitted
เงื่อนไขการชำระเงิน
tt, paypal
สินค้าที่เกี่ยวข้อง
ติดต่อเรา
ติดต่อตอนนี้
คำอธิบายผลิตภัณฑ์

คําอธิบายสินค้า:

การประกอบ PCB สื่อสารเป็นการแก้ไขบอร์ดวงจรพิมพ์ที่มีความเชี่ยวชาญสูงและออกแบบอย่างละเอียด เพื่อตอบสนองความต้องการของระบบสื่อสารที่ทันสมัยผลิตด้วยความละเอียดและความรอบคอบ, ผลิตภัณฑ์นี้นําเสนอขนาด PCB ที่กําหนดเอง โดยตรงกับความต้องการเฉพาะของลูกค้าแต่ละคนการประกันผลงานที่ดีที่สุดและการบูรณาการอย่างต่อเนื่องในอุปกรณ์และอุปกรณ์สื่อสารต่างๆด้วยการออกแบบ 6 ชั้นที่แข็งแกร่ง การประกอบ PCB การสื่อสารให้ความสมบูรณ์แบบสัญญาณที่เพิ่มเติม การลดการขัดแย้งทางแม่เหล็กไฟฟ้าและการปรับปรุงความน่าเชื่อถือโดยรวมทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานการสื่อสารที่ซับซ้อน.

หนึ่งในลักษณะที่โดดเด่นของงานประกอบ PCB การสื่อสารนี้คือความสอดคล้องกับมาตรฐานคุณภาพที่เข้มงวด รวมถึงการรับรอง ROHSที่รับประกันว่าผลิตภัณฑ์เป็นมิตรต่อสิ่งแวดล้อม และไม่มีสารอันตรายความมุ่งมั่นในคุณภาพนี้ไม่เพียงแต่รับประกันความปลอดภัยและความยั่งยืน แต่ยังเพิ่มอายุยืนและความทนทานของ PCBทําให้มันเหมาะสําหรับการใช้งานในระยะยาวในพื้นฐานการสื่อสารที่สําคัญ.

องค์ประกอบ PCB มีการควบคุมอุปสรรคที่ก้าวหน้า เป็นคุณสมบัติสําคัญสําหรับวงจรสื่อสารความถี่สูงการควบคุมอัมพาตประกันว่าสัญญาณไฟฟ้าที่ส่งผ่าน PCB จะรักษาความสมบูรณ์แบบของพวกมันโดยไม่ต้องบิดเบือนหรือสูญเสีย, ซึ่งเป็นสิ่งสําคัญสําหรับการรักษาช่องทางการสื่อสารที่ชัดเจนและน่าเชื่อถือ คุณสมบัตินี้มีความสําคัญเป็นพิเศษในการใช้งานที่เกี่ยวข้องกับการส่งข้อมูลความเร็วสูงเมื่อคุณภาพสัญญาณมีผลกระทบต่อการทํางานโดยตรง.

นอกจากคุณสมบัติการทํางานทางไฟฟ้าแล้ว การประกอบ PCB การสื่อสารก็ถูกออกแบบให้มีกว้างรูขั้นต่ํา 0.1mmทําให้สามารถวางส่วนประกอบอย่างแม่นยํา และวงจรความหนาแน่นสูงรายละเอียดละเอียดนี้สนับสนุนการบูรณาการขององค์ประกอบที่ซับซ้อนและสนับสนุนแนวโน้มการลดขนาดเล็กในการผลิตอุปกรณ์สื่อสารความสามารถในการจัดการกับขนาดขนาดเล็กของรูแสดงให้เห็นถึงความสามารถในการผลิตที่ก้าวหน้าของผู้ผลิต และความสนใจในรายละเอียด.

อีกประเด็นสําคัญของชุด PCB นี้คือความสามารถในการจัดการกับภาระไฟฟ้าที่หนักอย่างปลอดภัยและมีประสิทธิภาพอุปกรณ์สื่อสารมักต้องจัดการกับกระแสไฟฟ้าที่สําคัญ, และการประกอบ PCB นี้ถูกออกแบบมาเพื่อรองรับการใช้งานกระแสไฟฟ้าที่หนัก โดยไม่เสียสละผลงานหรือความปลอดภัยการออกแบบรวมลักษณะที่ลดการสร้างความร้อนให้น้อยที่สุดและรับประกันการทํางานที่มั่นคงภายใต้ความเครียดไฟฟ้าสูงทําให้มันมีความน่าเชื่อถือสําหรับสภาพแวดล้อมการสื่อสารที่ต้องการ

การป้องกันการกระชับกระแสไฟฟ้าเป็นสิ่งสําคัญในการพิจารณาในระบบการสื่อสาร ที่ความกระชับกระชับกระแสไฟฟ้ากระทันหันสามารถทําลายส่วนประกอบอิเล็กทรอนิกส์ที่มีความรู้สึก และขัดขวางการใช้งานการสื่อสาร PCB การประกอบรวมกลไกการป้องกันการกระจาย, ป้องกันวงจรจากแรงกระแทกไฟฟ้าที่ไม่คาดคิดให้ความสงบใจแก่ผู้ใช้และผู้ผลิตเหมือนกัน.

ในฐานะผู้ผลิตที่เชื่อถือได้ในอุตสาหกรรม PCB ผู้ผลิต PCB สื่อสารนี้รวมเทคโนโลยีที่ล้ําหน้ากับกระบวนการควบคุมคุณภาพอย่างเข้มงวดความเชี่ยวชาญในการผลิตผนัง PCB ที่กําหนดเอง ให้แน่ใจว่า ทุกชิ้นส่วนของชุดจะตอบสนองให้กับรายละเอียดและเกณฑ์การทํางานด้วยการให้ความสําคัญกับนวัตกรรม คุณภาพ และความพึงพอใจของลูกค้า ผู้ผลิตสินค้านี้ได้ผลิตสินค้าที่ไม่เพียงแค่ตรงกับมาตรฐานของอุตสาหกรรม แต่ได้เกินมาตรฐาน

สรุปคือ การสื่อสาร PCB Assembly เป็นผลิตภัณฑ์ชั้นนําที่ออกแบบสําหรับการประกอบการสื่อสารที่มีประสิทธิภาพสูงและการควบคุมอุปสรรคที่ก้าวหน้าทําให้มันเหมาะสําหรับวงจรที่ซับซ้อนและความถี่สูงการรับรอง ROHS ย้ําความมุ่งมั่นในการรับผิดชอบและความปลอดภัยต่อสิ่งแวดล้อม ด้วยเส้นผ่ารูขั้นต่ํา 0.1 มม.ขณะที่ความสามารถในการจัดการกับกระแสไฟฟ้าที่แรงและการป้องกันการกระชับกระแสที่บูรณาการ ให้ความทนทานและความน่าเชื่อถือในสภาพแวดล้อมการสื่อสารที่ต้องการผลิตโดยผู้ผลิตที่มีชื่อเสียงและมีประสบการณ์ การประกอบ PCB นี้โดดเด่นเป็นทางเลือกที่น่าเชื่อถือสําหรับใครก็ตามที่มองหาคุณภาพและผลงานในการแก้ไข PCB การสื่อสาร



ลักษณะ:

  • ชื่อสินค้า: การสื่อสาร PCB Assembly
  • การควบคุมอัมพาต: ใช่, รับประกันความสมบูรณ์แบบของสัญญาณสําหรับพื้นฐานการสื่อสาร
  • สีหน้ากากผสม: มีสีน้ําเงิน, เขียว และสีอื่น ๆ
  • บรรจุภายนอก: แพ็คในกล่องกล่องเพื่อการขนส่งที่ปลอดภัย
  • รายละเอียด: PCB ขนาดที่กําหนดเองเพื่อตอบสนองความต้องการโครงการเฉพาะเจาะจง
  • ระบบคุณภาพ PCB: ตรงกับมาตรฐาน ROHS สําหรับความปลอดภัยด้านสิ่งแวดล้อม
  • ออกแบบมาเพื่อจัดการกับการใช้งานของกระแสน้ําหนักได้อย่างมีประสิทธิภาพ
  • เหมาะสําหรับใช้ในโครงการพื้นฐานการสื่อสารที่ต้องการผลงานที่น่าเชื่อถือ


ปริมาตรเทคนิค:

ชื่อสินค้า การสื่อสาร PCB การประกอบ
สาขาใช้งาน การสื่อสาร 5G
ระบบคุณภาพ PCB ROHS
รายละเอียด ขนาด PCB ที่กําหนดเอง
การบํารุงผิว ENIG, HASL ไม่มีหมู
บอร์ด PCB HDI PCB
กล่องภายนอก กล่อง
กว้างของหลุม 0.1 มม.
ชั้น PCB 6 ชั้น
โดยประเภท ผ่านหลุม ตาบอด ถูกฝัง


การใช้งาน:

การประกอบ PCB สื่อสารเป็นผลิตภัณฑ์ที่มีความเชี่ยวชาญสูง ที่ถูกออกแบบมาเพื่อตอบสนองความต้องการที่ยากลําบากของระบบสื่อสาร 5G ที่ทันสมัยชุด PCB นี้รับประกันการสูญเสียสัญญาณอย่างน้อยและคุณภาพการถ่ายทอดที่ดีที่สุดความสามารถในการปรับขนาด PCB ทําให้ผู้ผลิตสามารถปรับแต่งการประกอบให้เหมาะกับการตั้งค่าของอุปกรณ์เฉพาะเจาะจงทําให้มันเหมาะสําหรับอุปกรณ์การสื่อสารต่าง ๆ.

ผลิตภัณฑ์นี้เหมาะสําหรับฉากที่เกี่ยวข้องกับการใช้งานกระแสไฟฟ้าที่แรงที่ชั้นทองแดงหนาจําเป็นในการจัดการกับภาระแรงสูงโดยไม่เสี่ยงต่อความสมบูรณ์แบบหรือผลงานของบอร์ดการใช้ทองแดงหนาไม่เพียงแค่เพิ่มความสามารถในการดําเนินการในขณะนี้ แต่ยังดีขึ้นการ dissipation ความร้อน ซึ่งเป็นสิ่งสําคัญในการรักษาการทํางานที่มั่นคงในโมดูลการสื่อสารความหนาแน่นสูงคุณสมบัติดังกล่าวทําให้มันเป็นตัวเลือกที่ดีสําหรับสถานีฐาน, แอนเทนน์ และองค์ประกอบพื้นฐานอื่นๆ ในสนามการสื่อสาร 5G

การประกอบ PCB การสื่อสารรวมเทคโนโลยี viatype ที่ก้าวหน้า, รวมถึงผ่านรู, ตาบอด, และ vias ซ่อน. คุณสมบัติเหล่านี้ทําให้การออกแบบวงจรหลายชั้นที่ซับซ้อน,ทําให้การวางแผนที่คอมแพคตและมีประสิทธิภาพ ที่ทําให้การนําสัญญาณไปทางที่ดีที่สุด และลดการขัดขวางทางแม่เหล็กไฟฟ้าความสามารถนี้เป็นสิ่งจําเป็นสําหรับผู้ผลิตที่ต้องการการเชื่อมต่อความหนาแน่นสูงในอุปกรณ์คอมแพคต์ โดยไม่เสียสละความน่าเชื่อถือหรือผลงาน

ในส่วนของการบรรจุ กล่อง PCB ถูกบรรจุไว้อย่างรอบคอบในกล่องที่ทนทาน เพื่อให้คุ้มกันระหว่างการขนส่งและการเก็บรักษากล่องภายนอกนี้ป้องกันผลิตภัณฑ์จากความเสียหายทางกายภาพและปัจจัยสิ่งแวดล้อมการรักษาคุณภาพของมันจนกว่ามันจะถึงผู้ผลิตหรือผู้ใช้สุดท้าย

ผู้ผลิตที่ประกอบการผลิตอุปกรณ์การสื่อสาร 5G จะพบว่าการประกอบ PCB การสื่อสารนี้มีประโยชน์สูงเนื่องจากการออกแบบที่แข็งแกร่งและคุณสมบัติทางไฟฟ้าที่ดีกว่าไม่ว่าจะใช้ในโครงสร้างระบบเครือข่าย, เทอร์มินัลการสื่อสาร หรืออุปกรณ์ IoT, องค์ประกอบให้ความน่าเชื่อถือและผลงานที่จําเป็นในการสนับสนุนยุคใหม่ของเทคโนโลยีการสื่อสารไร้สาย

สรุป การสื่อสาร PCB ประกอบการถูกออกแบบให้กับการใช้งานกระแสน้ําหนักที่มีชั้นทองแดงหนา เสนอขนาด customizable และใช้โครงสร้าง viatype ที่ก้าวหน้า เช่น,การควบคุมอุปสรรคของมันทําให้สัญญาณมีความสมบูรณ์แบบที่ดี ทําให้มันเป็นองค์ประกอบที่จําเป็นสําหรับการแก้ไขการสื่อสาร 5Gการบรรจุกระดาษกระดาษที่ระมัดระวังเพิ่มความเหมาะสมของมันสําหรับผู้ผลิตที่มุ่งมั่นที่จะนําเสนอสินค้าสื่อสารที่ทนทาน



การปรับแต่ง:

ผลิตภัณฑ์การประกอบ PCB สื่อสารของเรานําเสนอบริการการปรับแต่งที่ครบวงจรที่ปรับแต่งเพื่อตอบสนองความต้องการเฉพาะของคุณเรารับรองการผลิตที่มีคุณภาพสูง ที่รองรับการใช้งานการสื่อสารที่ซับซ้อนในฐานะผู้ผลิตที่น่าเชื่อถือ เราเชี่ยวชาญในการออกแบบกระแสไฟฟ้าที่หนัก โดยรวมชั้นทองแดงหนา เพื่อเพิ่มความสามารถในการนําไฟและความทนทานPCBs ของเรามีการควบคุม impedance ที่แม่นยํา เพื่อรับประกันความสมบูรณ์แบบของสัญญาณที่ดีที่สุด. นอกจากนี้เรายังให้ตัวเลือกสําหรับวัสดุ Tg170 และ Tg180 ที่สูง, รับประกันผลงานทางความร้อนที่ดีและความน่าเชื่อถือ. ไม่ว่าคุณต้องการการจัดวางแบบที่กําหนดเอง, วัสดุ, หรือรายละเอียด,การประชุม PCB การสื่อสารของเราถูกออกแบบมาเพื่อส่งผลงานที่ดีที่สุดสําหรับโครงการที่ต้องการของคุณ.



การสนับสนุนและบริการ:

ผลิตภัณฑ์การประกอบ PCB การสื่อสารของเราได้รับการสนับสนุนจากทีมงานสนับสนุนทางเทคนิคที่มุ่งมั่นในการรับรองผลงานและความน่าเชื่อถือที่ดีที่สุดเราให้บริการครบวงจร รวมถึงการให้คําปรึกษาด้านการออกแบบ, การปรับปรุงกระบวนการประกอบ, การทดสอบและการตรวจสอบ, และการช่วยเหลือในการแก้ไขปัญหาจากการออกแบบและผลิตแบบต้นฉบับเริ่มต้น ถึงการผลิตและบํารุงรักษาเรายังให้บริการการปรับแต่งเพื่อตอบสนองความต้องการการสื่อสารเฉพาะเจาะจง และมาตรฐานอุตสาหกรรม โดยเน้นคุณภาพและประสิทธิภาพการสนับสนุนทางเทคนิคของเราทําให้ระบบการสื่อสารของคุณทํางานได้อย่างต่อเนื่องและมีประสิทธิภาพในสิ่งแวดล้อมใด ๆ.



การบรรจุและการขนส่ง

ผลิตภัณฑ์ประกอบ PCB การสื่อสารของเราถูกบรรจุไว้อย่างรอบคอบ เพื่อให้คุ้มกันสูงสุดระหว่างการขนส่งแต่ละชุด PCB ถูกวางไว้อย่างปลอดภัยในถุง anti-static เพื่อป้องกันความเสียหายจากการปล่อยไฟฟ้า, ตามด้วยวัสดุผ่อนคลายเพื่อดูดซึมกระแทกและสั่นสะเทือน

ภายหลังการบรรจุชิ้นส่วนที่บรรจุไว้ในกล่องในกล่องที่แข็งแกร่งและมีผนังสองแบบที่ออกแบบมาเพื่อทนต่อการใช้งานและความเครียดของสิ่งแวดล้อมเรารวมถุงยาแห้งเพื่อควบคุมความชื้นและรักษาความสมบูรณ์ของผลิตภัณฑ์.

เรานําเสนอตัวเลือกการจัดส่งหลายอย่าง เพื่อตอบสนองความต้องการในการจัดส่งของคุณ รวมถึงพื้นที่มาตรฐาน ส่งทางอากาศเร่งรัด และบริการจัดส่งระหว่างประเทศทุกการจัดส่งถูกติดตามและประกันภัย เพื่อรับประกันการมาถึงในเวลาและปลอดภัยของ สื่อสาร PCB สัมมนาสินค้าของคุณ.

ทีมงานด้าน logistics ของเราประสานงานอย่างใกล้ชิดกับบริษัทขนส่ง เพื่อให้มีการอัพเดทในเวลาจริง และให้แน่ใจว่ามีการปฏิบัติตามกฎหมายและความต้องการทางการคลัง เพื่อให้มีการจัดส่งได้อย่างต่อเนื่องทั่วโลก
