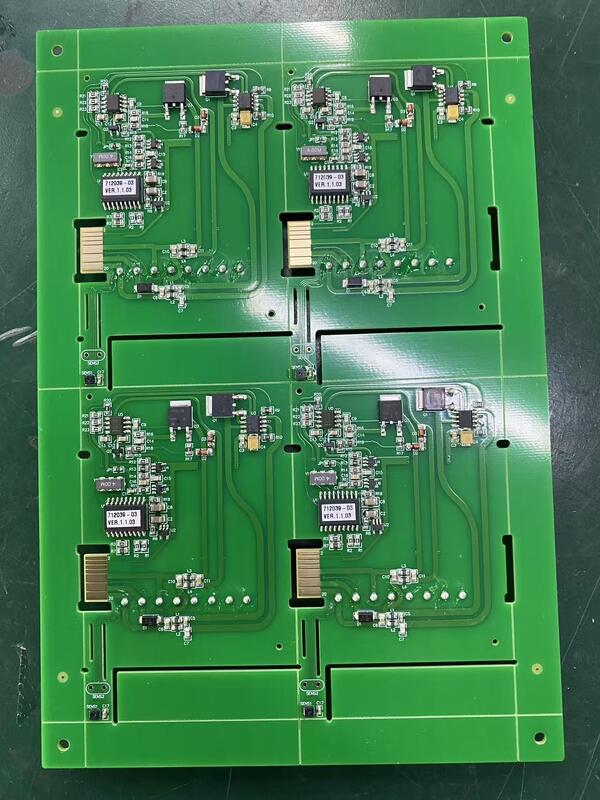

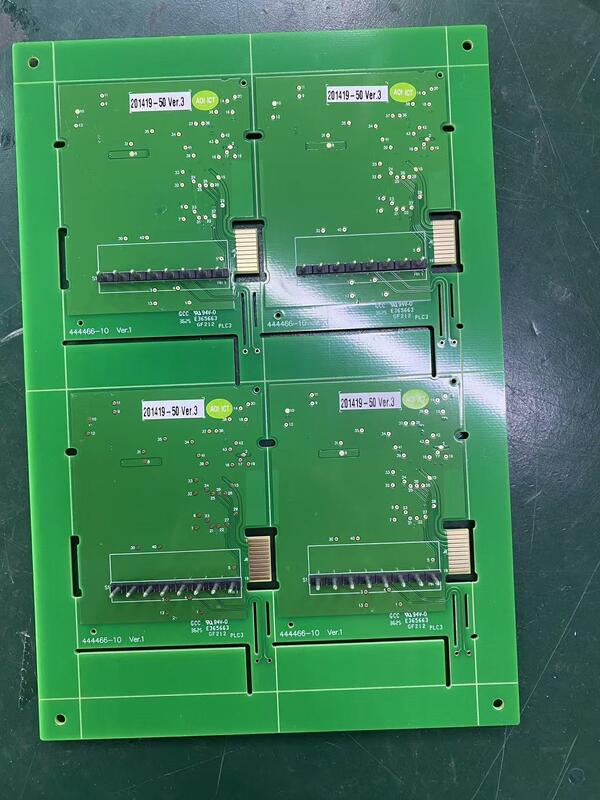

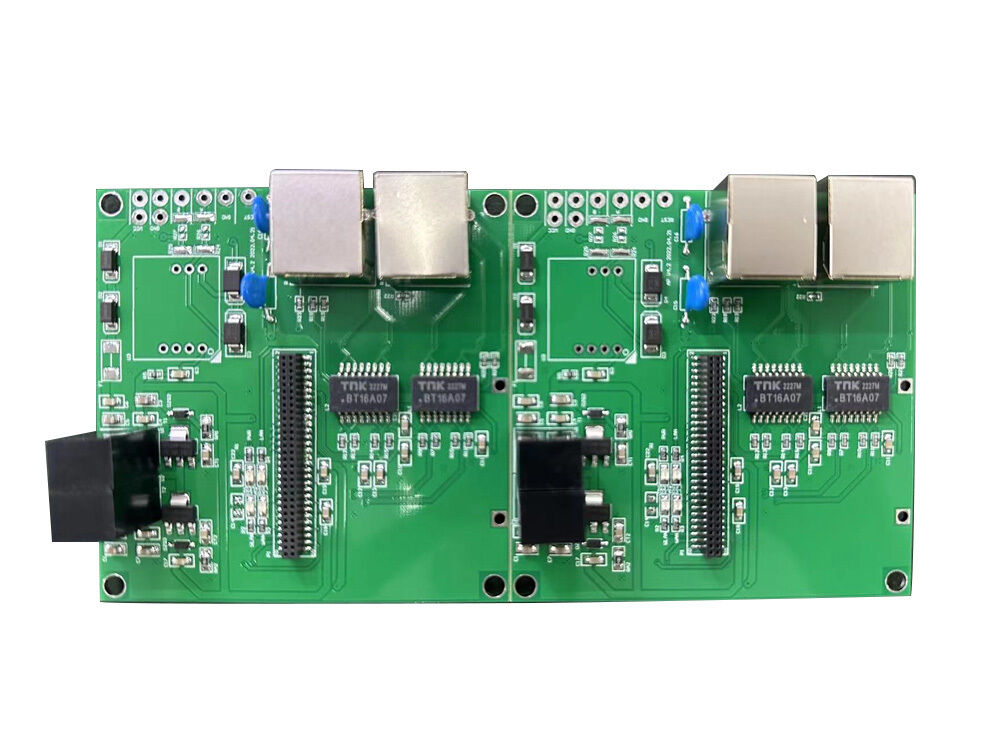

High Tg170 และ High Tg180 การสื่อสาร PCB การประกอบที่ให้คําตอบสําหรับอุตสาหกรรมและระบบอิเล็กทรอนิกส์

รายละเอียดสินค้า:

Communication PCB Assembly เป็นโซลูชันขั้นสูงและเชื่อถือได้ ซึ่งออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของระบบการสื่อสารสมัยใหม่ ผลิตภัณฑ์นี้มีการกำหนดค่า PCB 6 ชั้นที่ซับซ้อน ซึ่งรับประกันความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม ประสิทธิภาพทางไฟฟ้าที่เพิ่มขึ้น และความแข็งแกร่งทางกลที่เหนือกว่า การออกแบบหลายชั้นถือเป็นสิ่งสำคัญสำหรับการรองรับโครงร่างวงจรที่ซับซ้อนและส่วนประกอบที่มีความหนาแน่นสูง ทำให้เหมาะสำหรับการใช้งานที่ต้องการความสามารถในการสื่อสารที่แข็งแกร่ง

แกนหลักของชุด PCB การสื่อสารนี้คือเทคโนโลยีบอร์ด PCB HDI (การเชื่อมต่อความหนาแน่นสูง) HDI PCB มีชื่อเสียงในด้านความสามารถในการรองรับเส้นและพื้นที่ที่ละเอียดยิ่งขึ้น จุดผ่านที่เล็กลง และความหนาแน่นของแผ่นเชื่อมต่อที่สูงขึ้น ซึ่งมีความสำคัญอย่างยิ่งสำหรับอุปกรณ์สื่อสารขนาดกะทัดรัดและประสิทธิภาพสูง การใช้เทคโนโลยี HDI ในส่วนประกอบนี้ช่วยให้มีฟังก์ชันการทำงานที่ดียิ่งขึ้นในฟอร์มแฟคเตอร์ขนาดเล็ก ช่วยให้ผู้ผลิตสามารถผลิตอุปกรณ์สื่อสารที่มีประสิทธิภาพและกะทัดรัดมากขึ้น

การควบคุมอิมพีแดนซ์เป็นคุณสมบัติที่สำคัญของชุด PCB การสื่อสารนี้ ทำให้มั่นใจได้ว่าการส่งสัญญาณยังคงมีเสถียรภาพและไม่มีการบิดเบือนทั่วทั้งบอร์ด อิมพีแดนซ์ที่ควบคุมมีความสำคัญในวงจรการสื่อสารความถี่สูง เนื่องจากจะลดการสะท้อนของสัญญาณและสัญญาณครอสทอล์คให้เหลือน้อยที่สุด จึงช่วยเพิ่มคุณภาพและความน่าเชื่อถือของสัญญาณโดยรวม คุณลักษณะนี้มีความสำคัญอย่างยิ่งสำหรับแอปพลิเคชันที่เกี่ยวข้องกับการส่งข้อมูลความเร็วสูงและสัญญาณ RF ที่ละเอียดอ่อน ซึ่งการรักษาความสมบูรณ์ของสัญญาณเป็นสิ่งสำคัญยิ่ง

ตัวเลือกการตกแต่งพื้นผิวสำหรับผลิตภัณฑ์นี้ ได้แก่ ENIG (Electroless Nickel Immersion Gold) และ HASL (Hot Air Solder Leveling) Lead Free การตกแต่งด้วย ENIG ให้พื้นผิวเรียบที่สามารถบัดกรีได้ มีความต้านทานการกัดกร่อนที่ดีเยี่ยมและอายุการเก็บรักษาที่ยาวนาน ทำให้เหมาะอย่างยิ่งสำหรับส่วนประกอบที่มีระยะพิทช์ละเอียดและกระบวนการประกอบขั้นสูง ในทางกลับกัน การตกแต่งแบบไร้สารตะกั่ว HASL เป็นตัวเลือกที่เป็นมิตรต่อสิ่งแวดล้อม ซึ่งรับประกันข้อต่อบัดกรีที่เชื่อถือได้และความสามารถในการเปียกน้ำได้ดี การตกแต่งพื้นผิวเหล่านี้รับประกันว่าชุด PCB การสื่อสารเป็นไปตามมาตรฐานคุณภาพที่เข้มงวด และเข้ากันได้กับเทคนิคการประกอบต่างๆ

คุณลักษณะเด่นอีกประการหนึ่งของชุดประกอบ PCB การสื่อสารนี้คือความหลากหลายผ่านประเภทที่รวมอยู่ในการออกแบบ ผลิตภัณฑ์นี้มี Vias แบบ Through Hole, Blind และ Buried ซึ่งร่วมกันเพิ่มประสิทธิภาพทางไฟฟ้าและความยืดหยุ่นในการกำหนดเส้นทางของ PCB Through Hole vias ส่งผ่านบอร์ดทั้งหมด Blind vias เชื่อมต่อชั้นนอกกับชั้นในหนึ่งชั้นขึ้นไปโดยไม่ต้องผ่านทั้งกระดาน และ Vias แบบฝังเชื่อมต่อเฉพาะชั้นในเท่านั้น ความหลากหลายในประเภท via นี้ช่วยให้สามารถกำหนดเส้นทางสัญญาณให้เหมาะสม ลดความเหนี่ยวนำของปรสิต และเพิ่มความหนาแน่นของส่วนประกอบ ซึ่งทั้งหมดนี้ส่งผลให้ประสิทธิภาพการสื่อสารเหนือกว่า

แอสเซมบลี PCB การสื่อสารนี้ผลิตโดยผู้ผลิตที่มีชื่อเสียงซึ่งเป็นที่รู้จักในด้านความมุ่งมั่นในด้านคุณภาพ ความแม่นยำ และนวัตกรรม ผู้ผลิตใช้เทคนิคการผลิตที่ทันสมัยและมาตรการควบคุมคุณภาพที่เข้มงวดเพื่อให้แน่ใจว่าการประกอบ PCB แต่ละชิ้นเป็นไปตามมาตรฐานอุตสาหกรรมสูงสุด หนึ่งในคุณสมบัติหลักที่ผู้ผลิตรายนี้นำเสนอคือการรวมชั้นทองแดงหนาไว้ภายใน PCB ซ้อนกัน ทองแดงหนาช่วยเพิ่มความสามารถในการรองรับกระแสไฟของบอร์ด ปรับปรุงการจัดการระบายความร้อน และเพิ่มความทนทานโดยรวมของชุดประกอบ ทำให้ชุด PCB การสื่อสารเหมาะอย่างยิ่งสำหรับอุปกรณ์สื่อสารที่ใช้พลังงานสูงและสภาพแวดล้อมการทำงานที่ต้องการ

โดยสรุป ชุด PCB การสื่อสารมีความโดดเด่นในฐานะผลิตภัณฑ์ระดับสูงสุดที่ผสมผสานเทคโนโลยี HDI PCB ขั้นสูง โครงสร้าง 6 ชั้น การควบคุมอิมพีแดนซ์ที่แม่นยำ ใช้งานได้หลากหลายผ่านประเภท และตัวเลือกการตกแต่งพื้นผิวระดับพรีเมียม เช่น ENIG และ Lead Free HASL ด้วยการผสานรวมทองแดงอย่างหนาและงานฝีมือที่เชี่ยวชาญจากผู้ผลิต ชุดประกอบนี้จึงมอบประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยม ความทนทานทางกล และความน่าเชื่อถือในระยะยาว เป็นตัวเลือกที่เหมาะสำหรับผู้ผลิตและนักพัฒนาที่ต้องการสร้างอุปกรณ์สื่อสารล้ำสมัยที่ต้องใช้ส่วนประกอบ PCB ที่เหนือกว่า ซึ่งสามารถจัดการสัญญาณที่ซับซ้อนและสภาวะแวดล้อมที่เข้มงวดได้

คุณสมบัติ:

• ชื่อสินค้า: การสื่อสาร PCB Assembly
• ข้อมูลจำเพาะ: PCB ขนาดที่กำหนดเอง
• การตกแต่งพื้นผิว: ENIG, HASL ไร้สารตะกั่ว
• การควบคุมความต้านทาน: ใช่
• ระบบคุณภาพ PCB: เป็นไปตามมาตรฐาน ROHS
• Viatype: ทะลุผ่านรู, ตาบอด, ฝังอยู่
• ออกแบบโดยผู้ผลิตที่เชื่อถือได้ซึ่งเชี่ยวชาญด้านการประกอบ PCB คุณภาพสูง
• คุณสมบัติการป้องกันไฟกระชากที่ได้รับการปรับปรุงเพื่อให้มั่นใจถึงประสิทธิภาพการสื่อสารที่เชื่อถือได้
• กลไกป้องกันไฟกระชากขั้นสูงที่ผสานรวมเพื่อความปลอดภัยของวงจรสูงสุด

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

ชุด PCB การสื่อสารที่มี 6 ชั้นและผ่านประเภทขั้นสูง รวมถึง Through Hole, Blind และ Buried viad ถือเป็นองค์ประกอบสำคัญในด้านการสื่อสาร 5G ที่พัฒนาอย่างรวดเร็ว ผลิตภัณฑ์นี้ได้รับการออกแบบและผลิตอย่างพิถีพิถันเพื่อตอบสนองความต้องการประสิทธิภาพสูงของระบบสื่อสารสมัยใหม่ ทำให้มั่นใจในการส่งสัญญาณที่เชื่อถือได้และการเชื่อมต่อที่ได้รับการปรับปรุง เนื่องจากเป็นโซลูชัน PCB ที่ปรับแต่งเอง จึงมีความยืดหยุ่นในด้านขนาดและข้อมูลจำเพาะ ช่วยให้ผู้ผลิตสามารถปรับแต่งบอร์ดให้ตรงกับข้อกำหนดเฉพาะของอุปกรณ์และสถานการณ์การใช้งานได้

โอกาสการใช้งานหลักประการหนึ่งสำหรับการประกอบ PCB การสื่อสารนี้คือในอุปกรณ์โครงสร้างพื้นฐาน 5G เช่น สถานีฐาน ตัวส่งสัญญาณ และเราเตอร์เครือข่าย ชั้นทองแดงหนาที่รวมอยู่ในการออกแบบให้ความสามารถในการรองรับกระแสไฟฟ้าและการจัดการความร้อนที่ดีเยี่ยม ซึ่งมีความสำคัญอย่างยิ่งในการจัดการสัญญาณความถี่สูงและระดับพลังงานทั่วไปในฮาร์ดแวร์การสื่อสาร 5G ทำให้ผลิตภัณฑ์เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมกลางแจ้งและอุตสาหกรรมที่ความทนทานและประสิทธิภาพที่สม่ำเสมอเป็นสิ่งสำคัญที่สุด

นอกจากนี้ แอสเซมบลี PCB นี้ยังใช้กันอย่างแพร่หลายในอุปกรณ์สื่อสารที่ต้องการแผงวงจรขนาดกะทัดรัดแต่มีประสิทธิภาพสูง การออกแบบ 6 ชั้น ผสมผสานกับการใช้ Blind และ Buried viad ช่วยให้วงจรมีความหนาแน่นสูงขึ้นและปรับปรุงความเข้ากันได้ทางแม่เหล็กไฟฟ้า นี่เป็นสิ่งสำคัญในอุปกรณ์สื่อสารเคลื่อนที่ เกตเวย์ IoT และโมดูลการสื่อสารไร้สาย ซึ่งข้อจำกัดด้านพื้นที่และความสมบูรณ์ของสัญญาณถือเป็นการพิจารณาที่สำคัญ ผู้ผลิตจะได้รับประโยชน์จากตัวเลือกขนาดที่ปรับแต่งได้ ช่วยให้สามารถรวม PCB เข้ากับสถาปัตยกรรมอุปกรณ์ต่างๆ ได้อย่างราบรื่น

นอกจากนี้ ชุดประกอบ PCB การสื่อสารยังใช้ในอุปกรณ์ทดสอบและตรวจวัดภายในห้องปฏิบัติการโทรคมนาคมอีกด้วย กระบวนการผลิตที่มีความแม่นยำช่วยให้มั่นใจในคุณภาพและประสิทธิภาพที่สม่ำเสมอ ซึ่งจำเป็นสำหรับการทดสอบสัญญาณและอุปกรณ์การสื่อสาร 5G ที่แม่นยำ ผู้ผลิตพึ่งพา PCB เหล่านี้เพื่อสร้างต้นแบบและพัฒนาเทคโนโลยีการสื่อสารใหม่ๆ โดยใช้ประโยชน์จากคุณสมบัติที่ปรับแต่งได้และการออกแบบที่แข็งแกร่งเพื่อเร่งวงจรนวัตกรรม

โดยรวมแล้ว ผลิตภัณฑ์นี้ทำหน้าที่เป็นรากฐานสำคัญในระบบนิเวศการสื่อสาร 5G ซึ่งเชื่อมช่องว่างระหว่างการออกแบบอิเล็กทรอนิกส์ขั้นสูงและความต้องการใช้งานจริง ผู้ผลิตให้ความสำคัญกับชั้นทองแดงที่หนาและมีความอเนกประสงค์ผ่านตัวเลือกสำหรับการสร้างโซลูชันการสื่อสารที่เชื่อถือได้และมีประสิทธิภาพสูงซึ่งปรับให้เหมาะกับสถานการณ์ที่หลากหลาย ตั้งแต่โครงสร้างพื้นฐานเครือข่ายขนาดใหญ่ไปจนถึงอุปกรณ์สื่อสารแบบพกพาขนาดกะทัดรัด

การปรับแต่ง:

ผลิตภัณฑ์ประกอบ PCB การสื่อสารของเรานำเสนอบริการปรับแต่งพิเศษที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของคุณ ด้วยวัสดุ Tg170 และ Tg180 สูง PCB เหล่านี้จึงรับประกันเสถียรภาพทางความร้อนและความน่าเชื่อถือที่เหนือกว่าสำหรับการใช้งานที่มีความต้องการสูง เรามีตัวเลือกขนาด PCB ที่ปรับแต่งเองเพื่อให้เหมาะกับความต้องการในการออกแบบของคุณ ทำให้เหมาะสำหรับระบบการสื่อสาร 5G ขั้นสูง

ด้วยการควบคุมอิมพีแดนซ์ที่แม่นยำ PCB ของเรารับประกันความสมบูรณ์ของสัญญาณที่เหมาะสมที่สุดและประสิทธิภาพที่สำคัญสำหรับอุปกรณ์สื่อสารความถี่สูง ส่วนประกอบรองรับชั้นทองแดงหนา เพิ่มความสามารถในการรองรับกระแสไฟ และช่วยให้สามารถใช้งานกระแสไฟหนักได้โดยไม่กระทบต่อความทนทาน ความมุ่งมั่นของเราในด้านคุณภาพแสดงให้เห็นได้จากการยึดมั่นในมาตรฐาน ROHS เพื่อให้มั่นใจว่าผลิตภัณฑ์ที่เป็นมิตรต่อสิ่งแวดล้อมและปลอดภัย

เลือกบริการประกอบ PCB การสื่อสารของเราสำหรับ PCB ที่แข็งแกร่งและประสิทธิภาพสูงซึ่งยอดเยี่ยมในสภาพแวดล้อมการสื่อสาร 5G โดยมีโครงสร้างทองแดงที่หนาและความสามารถในการจัดการกระแสไฟหนักที่ปรับแต่งตามข้อกำหนดของคุณ

การสนับสนุนและบริการ:

ผลิตภัณฑ์ประกอบ PCB การสื่อสารของเราได้รับการสนับสนุนโดยการสนับสนุนทางเทคนิคและบริการที่ครอบคลุมเพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือสูงสุด เราให้ความช่วยเหลือจากผู้เชี่ยวชาญตลอดวงจรชีวิตทั้งหมดของผลิตภัณฑ์ ตั้งแต่การให้คำปรึกษาด้านการออกแบบและการพัฒนาต้นแบบไปจนถึงการผลิตและการสนับสนุนหลังการขาย

ทีมสนับสนุนด้านเทคนิคของเราพร้อมให้ความช่วยเหลือแก้ไขปัญหา ให้คำแนะนำเกี่ยวกับการบูรณาการและความเข้ากันได้ และจัดเตรียมเอกสารและทรัพยากรโดยละเอียด นอกจากนี้เรายังเสนอบริการปรับแต่งให้ตรงตามข้อกำหนดการใช้งานเฉพาะและรับประกันการสื่อสารที่ราบรื่นภายในระบบของคุณ

ด้วยการมุ่งเน้นที่การประกันคุณภาพ บริการของเราประกอบด้วยกระบวนการทดสอบและการตรวจสอบที่เข้มงวดเพื่อรับประกันมาตรฐานสูงสุดในด้านประสิทธิภาพและความทนทาน เรามุ่งมั่นที่จะนำเสนอโซลูชั่นที่ทันท่วงทีและการปรับปรุงอย่างต่อเนื่องเพื่อเพิ่มประสบการณ์ของคุณกับผลิตภัณฑ์ประกอบ PCB การสื่อสารของเรา

มาเป็นพันธมิตรกับเราเพื่อรับการสนับสนุนด้านเทคนิคที่เชื่อถือได้และบริการที่ปรับให้เหมาะสมซึ่งช่วยให้โครงการเทคโนโลยีการสื่อสารของคุณประสบความสำเร็จ

การบรรจุและจัดส่ง:

ผลิตภัณฑ์ชุดประกอบ PCB การสื่อสารของเราได้รับการบรรจุอย่างพิถีพิถันเพื่อให้มั่นใจถึงการปกป้องสูงสุดระหว่างการขนส่ง ส่วนประกอบ PCB แต่ละตัวถูกวางไว้อย่างแน่นหนาในถุงป้องกันไฟฟ้าสถิตเพื่อป้องกันความเสียหายจากการปล่อยประจุไฟฟ้าสถิต จากนั้นจึงหุ้มด้วยโฟมหรือแผ่นกันกระแทกเพื่อดูดซับแรงกระแทกและแรงสั่นสะเทือน

ชุดประกอบที่บรรจุแล้วจะอยู่ในกล่องกระดาษลูกฟูกสองชั้นที่แข็งแรง ซึ่งออกแบบมาเพื่อให้ทนทานต่อการใช้งานที่สมบุกสมบันและปัจจัยด้านสิ่งแวดล้อม สำหรับการสั่งซื้อจำนวนมาก พาเลทและลังแบบกำหนดเองจะถูกนำมาใช้เพื่ออำนวยความสะดวกในการขนส่งที่ปลอดภัย

เราใช้พันธมิตรด้านการจัดส่งที่เชื่อถือได้และให้ข้อมูลการติดตามเพื่อให้แน่ใจว่ามีการจัดส่งทันเวลาและปลอดภัย การจัดส่งทั้งหมดเป็นไปตามมาตรฐานและข้อบังคับการจัดส่งระหว่างประเทศเพื่อรับประกันความสมบูรณ์ของผลิตภัณฑ์เมื่อมาถึง
