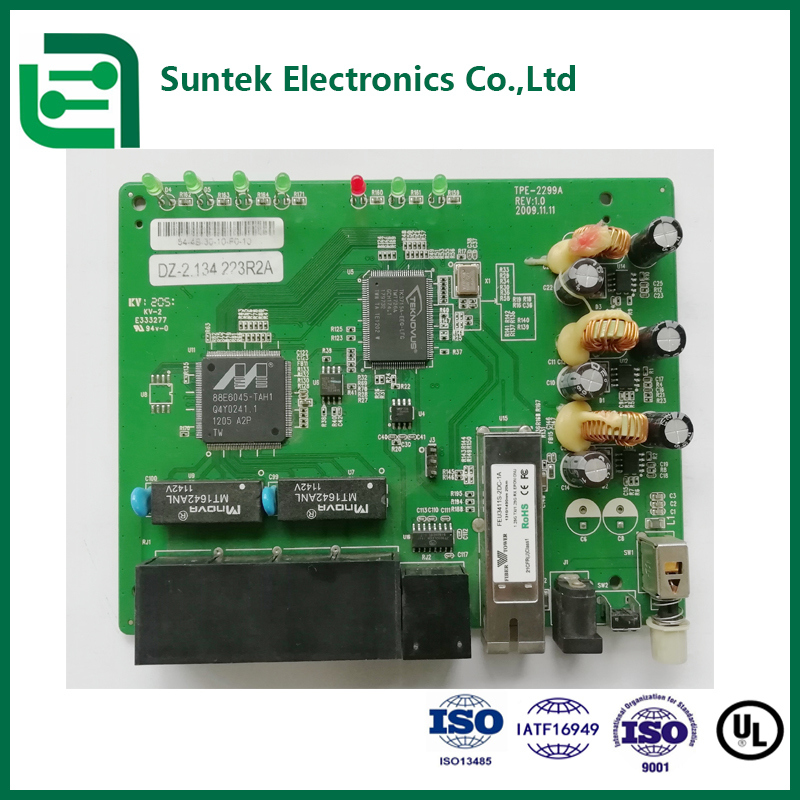

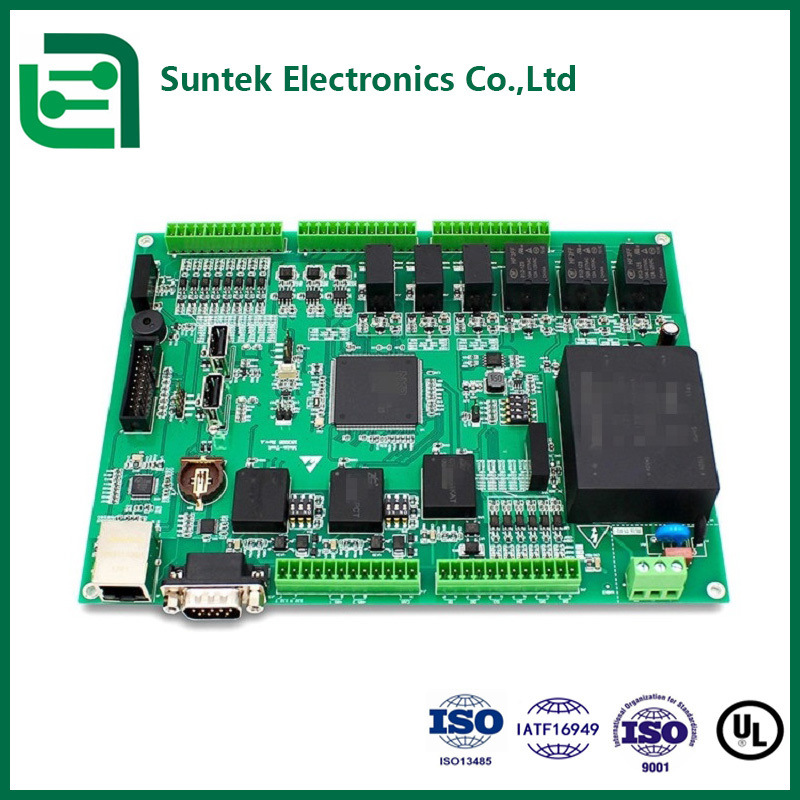

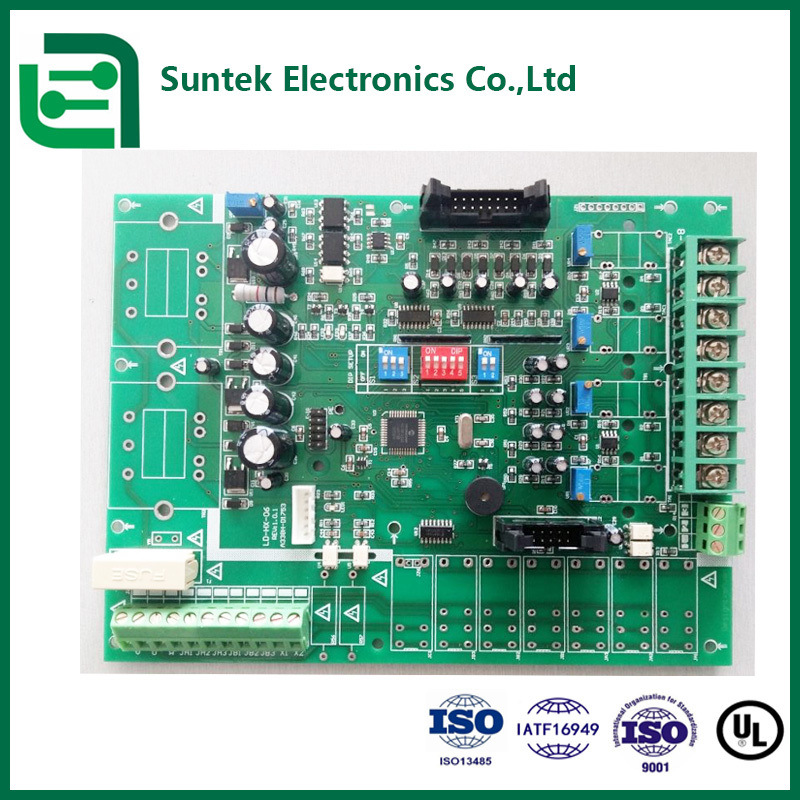

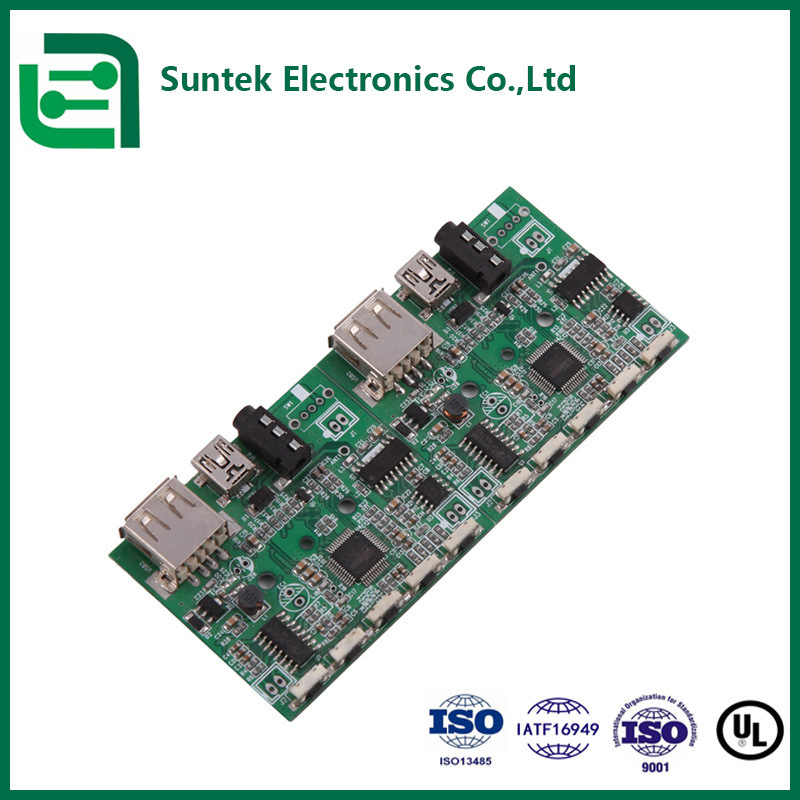

ต้นแบบการประกอบ PCB SMT หลายชั้น ENIG ตะกั่วหรือปราศจากสารตะกั่ว RoHS ISO9001 ISO13485

ต้นแบบการประกอบ PCB SMT หลายชั้น ENIG ตะกั่วหรือปราศจากสารตะกั่ว RoHS ISO9001 ISO13485

ENIG SMT PCB Assembly

Lead-free RoHS PCB

Multi-layer prototype PCB

สถานที่กำเนิด:

จีนหรือกัมพูชา

ชื่อแบรนด์:

Suntek/BLSuntek

ได้รับการรับรอง:

ISO9001 ISO13485 IATF16949 UL

หมายเลขรุ่น:

Y025-1009

ติดต่อเรา
ขอทุน
รายละเอียดผลิตภัณฑ์
วัสดุ::
FR4 (TG130-TG180)/Rogers/Aluminum
หน้ากากประสาน::
สีเขียว, สีน้ำเงิน, ดำ, สีแดง, สีขาว, สีแมตต์
ทองแดง::
0.5oz-10oz
ชั้น::
1L-32L
smt, tht::
ใช่
ความหนา::
1.0mm/1.6mm/2mm/4mm
เป็นไปตามมาตรฐาน::
นำหรือนำฟรี
การรับประกัน::
1ปี
หลุมนาที::
0.1มม
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
ไม่มีจำกัด
ราคา
Customized products
รายละเอียดการบรรจุ
โดยถุง ESD และกล่อง
เวลาการส่งมอบ
5-7 วันหลังจากส่วนประกอบทั้งหมด kitted
เงื่อนไขการชำระเงิน
ที/ที
สินค้าที่เกี่ยวข้อง
ติดต่อเรา
ติดต่อตอนนี้
คำอธิบายผลิตภัณฑ์
ต้นแบบชุดประกอบ SMT PCB หลายชั้น ENIG ตะกั่วหรือตะกั่วฟรี RoHS ISO9001 ISO13485
เกี่ยวกับซันเทค กรุ๊ป:Suntek เป็นซัพพลายเออร์ตามสัญญาในด้าน EMS พร้อมโซลูชั่นครบวงจรสำหรับการประกอบ PCB/FPC การประกอบสายเคเบิล และการประกอบกล่อง Suntek Electronics Co., Ltd ซึ่งเป็นโรงงานหลัก ตั้งอยู่ในเมืองมณฑลหูหนาน ประเทศจีน BLSuntek Electronics Co., Ltd เป็นโรงงานแห่งใหม่ซึ่งตั้งอยู่ในจังหวัดกันดาล ประเทศกัมพูชา
ด้วยมาตรฐาน ISO9001:2015, ISO13485:2016, IATF 16949:2016 และ UL E476377 เราจึงสามารถนำเสนอผลิตภัณฑ์ที่มีคุณสมบัติเหมาะสมในราคาที่แข่งขันได้แก่ลูกค้าทั่วโลก
  • ด้วยไฟล์ Gerber และ BOM ของคุณ เราสามารถทำให้มันกลายเป็นผลิตภัณฑ์จริงได้
  • ด้วยตัวอย่างทางกายภาพของคุณ เราสามารถให้บริการวิศวกรรมย้อนกลับเพื่อช่วยคุณคัดลอกผลิตภัณฑ์นี้
  • ด้วยแนวคิดของคุณ เราสามารถให้บริการออกแบบร่วมกันเพื่อช่วยคุณสร้างผลิตภัณฑ์นี้ได้
Suntek Group PCB Assembly Services

ภาพรวมความสามารถ
ข้อมูลจำเพาะ รายละเอียด
ประเภทวัสดุ FR-1, FR-4, CEM-1, หุ้มอะลูมิเนียม
ความหนาของวัสดุ (มม.) 0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
จำนวนชั้น 1 ถึง 8 ชั้น
สูงสุด ขนาดกระดาน 23.00" x 35.00"(580มม.*900มม.)
คลาสไอพีซี คลาส II, คลาส III, คลาส 1
แหวนวงแหวน 5 ล้าน/ข้างหรือสูงกว่า (การออกแบบขั้นต่ำ)
เสร็จสิ้นการชุบ บัดกรี (HASL), บัดกรีไร้สารตะกั่ว (HASL), ENIG (ทองจุ่มนิกเกิลแบบไม่ใช้ไฟฟ้า), OSP, เงินแช่, ดีบุกแช่, นิกเกิลแช่, ทองคำหนัก, อื่น ๆ
น้ำหนักทองแดง 0.5ออนซ์-2ออนซ์
ความกว้างของร่องรอย/ช่องว่าง 3มิลขึ้นไป
การกวาดล้างการเจาะ 0.1 มม. (การเจาะด้วยเลเซอร์)
ช่องชุบ 0.036 หรือสูงกว่า
รูเล็กที่สุด (สำเร็จรูป) 0.1 มม. หรือสูงกว่า
นิ้วทอง 1 ถึง 4 ขอบ (ทอง 30 ถึง 50 ไมครอน)
สนาม SMD 0.080" - 0.020" - 0.010"
ประเภทหน้ากากประสาน LPI ผิวมัน, LPI-Matte, SR1000
สีหน้ากากประสาน เขียว, แดง, น้ำเงิน, ดำ, ขาว, เหลือง
สีในตำนาน ขาว,เหลือง,ดำ,แดง,น้ำเงิน
จุดเส้นทาง CNC ใดๆ
ความกว้างเส้นทางขั้นต่ำ 0.031"
การให้คะแนน เส้นตรง, การให้คะแนนแบบกระโดด, จากขอบแผงถึงขอบ, CNC*
เนื้อทอง แข็ง*, ดื่มด่ำ* (สูงถึง 50 ไมครอนโกลด์)
รูปแบบไฟล์ข้อมูล Gerber 274x พร้อมรูรับแสงแบบฝัง
เยี่ยม รูปแบบการวาดภาพ DXF, HPGL, DWG, PDF, เกอร์เบอร์
การทดสอบอีที โพรบบิน, ด้านเดียว, จาน 1up, เปลือกแคลมป์, รายการตาข่าย
อ่างล้างจานแบบเคาน์เตอร์/เจาะเคาน์เตอร์ มีเส้นผ่านศูนย์กลางสูงสุด 0.250
ควบคุมความต้านทาน ใช่
จุดแวะตาบอด/จุดแวะฝัง ใช่
หน้ากากแบบลอกได้ ใช่
คาร์บอน ใช่
แอปพลิเคชัน:
PCB Assembly Applications

เรานำเสนอโซลูชั่นการผลิตที่ครอบคลุม ได้แก่:
  • การผลิต PCB/FPC
  • การจัดหาส่วนประกอบ
  • การประกอบ PCB/FPC
  • ชุดสายเคเบิล/สายรัดแบบกำหนดเอง
  • สร้างกล่อง

บริการโดยละเอียด:
  • SMT, THT, BGA, 0201 การประกอบชิป
  • AOI, X-Ray, ICT, FT, เบิร์นอิน
  • การเคลือบหรือการติดกาวตามแบบแผน
  • ส่วนผสมสูง ปริมาณน้อยถึงปานกลาง

PCB Assembly Process

ข้อดีของอีเอ็มเอส
  1. ความรับผิดต่อผลิตภัณฑ์ที่เข้มงวดโดยใช้มาตรฐาน IPC-A-610
  2. ทุกทีมสามารถพูดภาษาอังกฤษได้อย่างคล่องแคล่ว
  3. เครื่องมือการจัดการ PDCA
  4. การทดสอบ E 100% การตรวจสอบด้วยภาพ 100% รวมถึง IQC, IPQC, FQC, OQC
  5. การตรวจสอบ AOI 100% รวมถึงการเอ็กซ์เรย์ กล้องจุลทรรศน์ 3 มิติ และ ICT
  6. การทดสอบไฟฟ้าแรงสูง การทดสอบการควบคุมความต้านทาน
  7. ได้รับการรับรองมาตรฐาน ISO9001, ISO13485, IATF16949 และ UL
  8. ไม่มีปริมาณการสั่งซื้อขั้นต่ำ
  9. เน้นการผลิตปริมาณน้อยถึงปานกลาง
  10. การส่งมอบที่รวดเร็วและตรงเวลา
Suntek EMS Advantages

ทำไมต้องเลือกซันเทค?
ในฐานะผู้ผลิตที่มีประสบการณ์และเชื่อถือได้ Suntek ให้บริการแบบครบวงจร ซึ่งรวมถึงการผลิต PCB และการประกอบ PCB สำหรับลูกค้าทุกคนทั่วโลกที่มีความต้องการที่หลากหลายในโครงการของตนพร้อมกับทีมงานที่แข็งแกร่งของเรา สามารถช่วยลูกค้าประหยัดเวลาและเงินเพื่อผลิตสินค้าให้มีคุณภาพสูงสุดแต่ราคาน่าพึงพอใจได้ในที่เดียว
ใบเสนอราคาทันที
คุณจะได้รับใบเสนอราคาทันทีภายใน 24 ชั่วโมงถึง 48 ชั่วโมง และผลตอบรับเชิงบวกสำหรับข้อกำหนดทั้งหมดของคุณเกี่ยวกับโครงการของคุณ
ทีมที่แข็งแกร่ง
ผู้เชี่ยวชาญและวิศวกรมืออาชีพและมีประสบการณ์ของเราจะให้การสนับสนุนทางเทคนิคแก่คุณตั้งแต่การออกแบบ PCB ไปจนถึงการประกอบ PCB แบบครบวงจรตลอดเวลา ทุกคำถามสามารถตอบได้ตลอดกระบวนการโดยไม่ล่าช้า
อุปกรณ์อัตโนมัติ
อุปกรณ์อัตโนมัติขั้นสูงทั้งหมดช่วยให้เราปรับปรุงประสิทธิภาพการทำงานและต้นทุนที่มีประสิทธิภาพ เราจะทำทุกอย่างที่เป็นไปได้เพื่อนำเสนอบอร์ดที่มีคุณภาพสูงสุดแต่ราคาที่แข่งขันได้ตรงเวลาแก่คุณ
บริการหลังการขาย
เราจะติดตามคำสั่งซื้อทั้งหมดของลูกค้าทุกคนตลอด ตัวแทนฝ่ายบริการลูกค้าของเราจะพร้อมออนไลน์เพื่อให้คุณได้รับข้อมูลอัปเดตในทุกขั้นตอนทันที

การสนับสนุนของเรา
เรารับประกันความโปร่งใสด้านต้นทุน การแบ่งปันการแบ่งต้นทุน BOM เรามีซัพพลายเออร์ส่วนประกอบจากทั่วโลก
เรามีกระบวนการที่เป็นลายลักษณ์อักษรเพื่อให้คำแนะนำแก่ลูกค้าเกี่ยวกับความล่าช้าของกำหนดการหรือปัญหาคุณภาพของผลิตภัณฑ์ โดย:
  • ขั้นตอนการบริการลูกค้า
  • ขั้นตอน RMA
  • รายงาน 8D
  • PDCA (Plan-Do-Check-Action) ในการบริการลูกค้า
เราตอบกลับข้อร้องเรียน ปัญหา และข้อสงสัยภายใน 24 ชั่วโมง โดย:
  • รายงานประจำสัปดาห์
  • ทีมสนับสนุนลูกค้าเพื่อตรวจสอบเวลาการสื่อสาร
  • แบบสอบถามความพึงพอใจของลูกค้า
บริการหลังการขาย:
  • ระยะเวลารับประกัน 1 ปีสำหรับผลิตภัณฑ์ทั้งหมด
  • การซ่อมแซมเอฟโอซี
  • การชดเชยชิ้นส่วนอย่างรวดเร็วเพื่อทดแทนชิ้นส่วนที่ชำรุด

ระบบคุณภาพการประกอบ PCB
  • เป้าหมายของเรา: ลูกค้า 95% พึงพอใจ
  • นโยบายคุณภาพของเรา: การปรับปรุงอย่างต่อเนื่องทำให้เกิดคุณภาพที่สมบูรณ์แบบ และเข้าถึงความสัมพันธ์แบบ win-win กับลูกค้า
  • โซลูชันของเรา: การปรับปรุงแบบครบวงจร ยืดหยุ่น และต่อเนื่อง
  • ปรัชญาการดำเนินธุรกิจของเรา: คุณภาพชนะตลาด แนวคิดสร้างอนาคต
  • วิสัยทัศน์ของเรา: พันธมิตร win-win ระยะยาวในด้าน EMS
Professional EMS PCBA Services

แผนภูมิการไหลของการประกอบ PCBA
PCBA Assembly Process Flow Chart

คำถามที่พบบ่อย
คำถามที่ 1: คุณใช้ไฟล์อะไรในการผลิต PCB
A1: เกอร์เบอร์, PCB ออโต้แคด
Q2: คุณมั่นใจในคุณภาพได้อย่างไร?
A2: ผลิตภัณฑ์ของเราผ่านการทดสอบทางอิเล็กทรอนิกส์ทั้งหมด 100% การประกอบ PCB นั้นมี AOI, ICT, FT และการตรวจสอบด้วยภาพ 100%, X-ray 100% สำหรับ BGA
Q3: เราสามารถเยี่ยมชมบริษัทของคุณได้หรือไม่?
A3: แน่นอน ยินดีต้อนรับเข้าสู่บริษัทของเรา Suntek ตั้งอยู่ในสวนอุตสาหกรรม Xingsha ฉางชา มณฑลหูหนาน ประเทศจีน
Q4: ระยะเวลารอคอยคืออะไร?
A4: ใช้เวลา 3-5 วันทำการสำหรับตัวอย่าง 7-10 วันทำการสำหรับการผลิตเป็นชุดตามไฟล์และปริมาณ การประกอบ PCB ใช้เวลา 15-20 วันทำการ
คำถามที่ 5: คุณจะเก็บข้อมูลและไฟล์ของเราเป็นความลับหรือไม่?
A5: แน่นอนว่าเป็นหลักการพื้นฐานของเราในการรักษาความลับทางธุรกิจเพื่อปกป้องการออกแบบของลูกค้าของเรา สามารถลงนาม NDA ได้ตลอดเวลา
คำถามที่ 6 จะทำงานร่วมกับคุณได้อย่างไร?
A6:
  • ส่งอีเมลและส่งไฟล์เค้าโครง PCB รายการ BOM ให้เรา
  • เราจะให้การยืนยันการตอบกลับภายใน 12 ชั่วโมงและตอบกลับข้อเสนอภายใน 3-5 วัน
  • กำลังรอบริษัทของคุณยืนยันราคา การสั่งซื้อ และเงื่อนไขการชำระเงิน
  • เราจะดำเนินการตามคำสั่งซื้อต่อไป
เรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูง ทีมวิศวกรมืออาชีพ ทีมจัดซื้อ ทีมงานคุณภาพ และทีมผู้บริหารเพื่อรับประกันสินค้าคุณภาพสูงและการส่งมอบตรงเวลา ผลิตภัณฑ์ของเราถูกนำมาใช้กันอย่างแพร่หลายในการควบคุมอุตสาหกรรม รถยนต์ โทรคมนาคม อุปกรณ์ทางการแพทย์ เครื่องใช้ไฟฟ้า และอื่นๆ

รูปภาพโรงงาน
Suntek Factory Interior Suntek Production Line Suntek Quality Control
