การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek

การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek

การประกอบ PCB สื่อสารแบบหลายชั้น

การประกอบ PCB สื่อสารแบบกำหนดเอง

การประกอบ PCB สื่อสารความถี่สูง

Place of Origin:

China or Cambodia

ชื่อแบรนด์:

Suntek Electronics Co., Ltd

ได้รับการรับรอง:

ISO9001 ISO13485 IATF16949 UL

Model Number:

2024-PCBA-130

ติดต่อเรา
ขอทุน
รายละเอียดผลิตภัณฑ์
Layer:
4 Layers
Warranty:
1 year
Impedance control:
Yes
Surface Finish:
Lead Free HASL
LW/LS min.:
0.05mm
Material:
FR4
Copper:
1OZ
Thickness:
0.4mm-3mm
X-RAY inspection:
For BGA,OFN,QFP with bottom pads
silkscreen color:
white,black
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity
1pcs
ราคา
Customized products
Packaging Details
By ESD bags and carton
Delivery Time
5-7days after all components kitted
Payment Terms
TT,Paypal
สินค้าที่เกี่ยวข้อง
ติดต่อเรา
0086-731-84874736
ติดต่อตอนนี้
คำอธิบายผลิตภัณฑ์

การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek



โรงงานสัญญา Suntek:



ตั้งอยู่ในเขตพัฒนา-เมืองฉางชา Suntek เป็นหนึ่งในผู้ให้บริการ EMS ชั้นนำและให้การสนับสนุนในด้านการประกอบ PCB และการประกอบสายเคเบิลมานานกว่า 10 ปี ด้วยการรับรอง ISO 9001:2015, ISO13485, IATF16949 และ UL เราจัดหาผลิตภัณฑ์ที่มีคุณภาพในราคาที่แข่งขันได้ให้กับลูกค้าทั่วโลก



ภาพรวมความสามารถ:



ชื่อผลิตภัณฑ์ การประกอบ PCB
การทดสอบ PCBA AOI, X-RAY, ICT, การทดสอบฟังก์ชัน
วิธีการประกอบ PCB BGA
ความคลาดเคลื่อนของรูขั้นต่ำ ±0.05 มม.
ชั้น 2-10
ความหนา PCB 0.2-7.0 มม.
การเคลือบผิว HASL, ENIG, OSP, Immersion Silver, Immersion Tin
กระบวนการ PCB Immersion Gold
ระบบคุณภาพ PCB ROHS
ความกว้าง/ระยะห่างของเส้นขั้นต่ำ 0.1 มม.
การเคลือบผิว ENIG



ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีสารสนเทศและการสื่อสาร อุปกรณ์อิเล็กทรอนิกส์ เช่น สมาร์ทโฟน เราเตอร์ไร้สาย สถานีฐาน และอุปกรณ์สื่อสารอื่นๆ ได้กลายเป็นสิ่งจำเป็นในชีวิตประจำวันและการทำงาน แผงวงจรพิมพ์ในอุปกรณ์เหล่านี้ทำหน้าที่เป็นรากฐานสำหรับการประกอบส่วนประกอบและวงจรรวม ทำให้สามารถส่งสัญญาณความเร็วสูงและข้อมูลที่ทำให้การสื่อสารเป็นไปได้



PCB อุปกรณ์สื่อสารอำนวยความสะดวกในการเชื่อมต่อระหว่างส่วนประกอบที่ใช้งานและส่วนประกอบแบบพาสซีฟโดยใช้ร่องรอยทองแดงนำไฟฟ้าที่กัดจากบอร์ดลามิเนตหุ้มทองแดง พวกเขาให้การรองรับทางกลไกและการเชื่อมต่อทางไฟฟ้าที่จำเป็นตามการทำงานของอุปกรณ์ที่ตั้งใจไว้ แต่ที่สำคัญที่สุด PCB ที่ออกแบบมาสำหรับการใช้งานด้านการสื่อสารต้องส่งสัญญาณอย่างถูกต้องและเชื่อถือได้ระหว่างส่วนประกอบ โดยไม่มีการสูญเสียหรือการรบกวนที่ไม่สามารถยอมรับได้ ซึ่งต้องใช้วัสดุและกระบวนการผลิตพิเศษเพื่อตอบสนองความต้องการเฉพาะของอุปกรณ์อิเล็กทรอนิกส์การสื่อสารความถี่สูง



การสื่อสารเป็นสาขาการใช้งานปลายน้ำที่สำคัญที่สุดของ PCB PCB มีการใช้งานที่หลากหลายในด้านต่างๆ เช่น เครือข่ายไร้สาย เครือข่ายส่งข้อมูล การสื่อสารข้อมูล และบรอดแบนด์เครือข่ายแบบคงที่ และมักจะมีการเพิ่มมูลค่า เช่น แบ็คเพลน บอร์ดความถี่สูงความเร็วสูง และบอร์ด PCB หลายชั้น. ผลิตภัณฑ์ที่สูงขึ้น 5G เป็นเครือข่ายการสื่อสารเคลื่อนที่รุ่นต่อไป และจะมีความต้องการโครงสร้างพื้นฐานจำนวนมากในเวลานั้น ซึ่งคาดว่าจะช่วยเพิ่มความต้องการบอร์ดสื่อสารอย่างมาก

นี่คือแอปพลิเคชันทั่วไปที่สุดของอุตสาหกรรมโทรคมนาคมที่ใช้ PCB อย่างมีประสิทธิภาพ:

  • ระบบสื่อสารไร้สาย
  • ระบบเสาส่งสัญญาณโทรศัพท์มือถือ
  • ระบบสลับโทรศัพท์
  • ระบบ PBX
  • เทคโนโลยีการสื่อสารไร้สายในอุตสาหกรรม
  • เทคโนโลยีสำหรับโทรศัพท์เชิงพาณิชย์
  • เทคโนโลยีการประชุมทางวิดีโอ
  • เทคโนโลยีการสื่อสารที่ใช้ในอวกาศ
  • การส่งสัญญาณเซลล์และอุปกรณ์อิเล็กทรอนิกส์ของเสา
  • เซิร์ฟเวอร์และเราเตอร์ความเร็วสูง
  • อุปกรณ์จัดเก็บข้อมูลอิเล็กทรอนิกส์
  • ระบบสื่อสารเคลื่อนที่
  • ระบบดาวเทียมและอุปกรณ์สื่อสาร
  • ระบบการทำงานร่วมกันทางวิดีโอ
  • ระบบสื่อสารแบบมีสายบนบก
  • เทคโนโลยีสำหรับโทรศัพท์เชิงพาณิชย์
  • ระบบกระจายเสียงแบบดิจิทัลและอนาล็อก
  • Voice over Internet Protocol (VoIP)
  • ระบบเพิ่มสัญญาณ (ออนไลน์)
  • เทคโนโลยีความปลอดภัยและระบบการสื่อสารข้อมูล



ทำไม FR-4 ยังคงถูกใช้อย่างแพร่หลายหาก PCB อุตสาหกรรมต้องเผชิญกับอุณหภูมิที่สูงมาก?

ในขณะที่วัสดุพิเศษ เช่น โพลิอิไมด์และเซรามิกจัดการกับการเปลี่ยนแปลงอุณหภูมิที่กว้างขึ้น ลามิเนต FR-4 ได้พัฒนาเวอร์ชัน “high Tg” ที่ใช้งานได้ถึง 150°C+ พร้อมกับต้นทุนที่ต่ำกว่าและความคุ้นเคยกับผู้ผลิตที่ดีกว่า ดังนั้น FR-4 ยังคงเป็นตัวเลือกสำหรับแอปพลิเคชันอุตสาหกรรมจำนวนมากที่ไม่ถึงอุณหภูมิที่สูงมาก

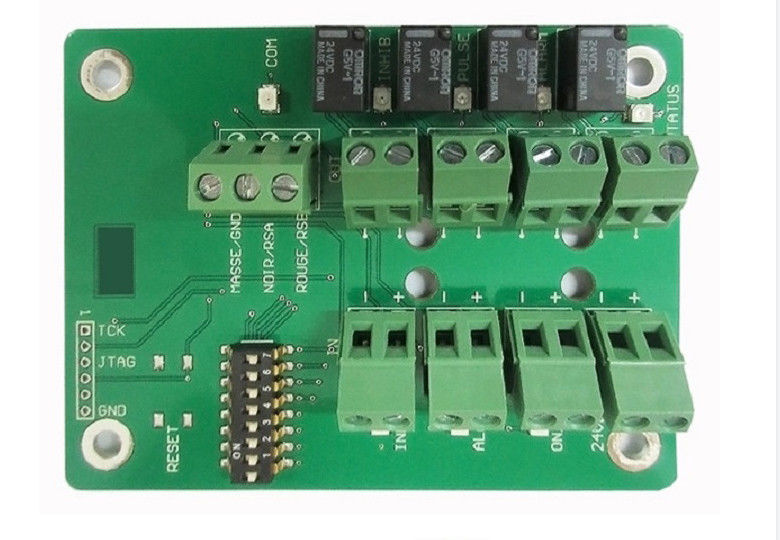

การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek 0

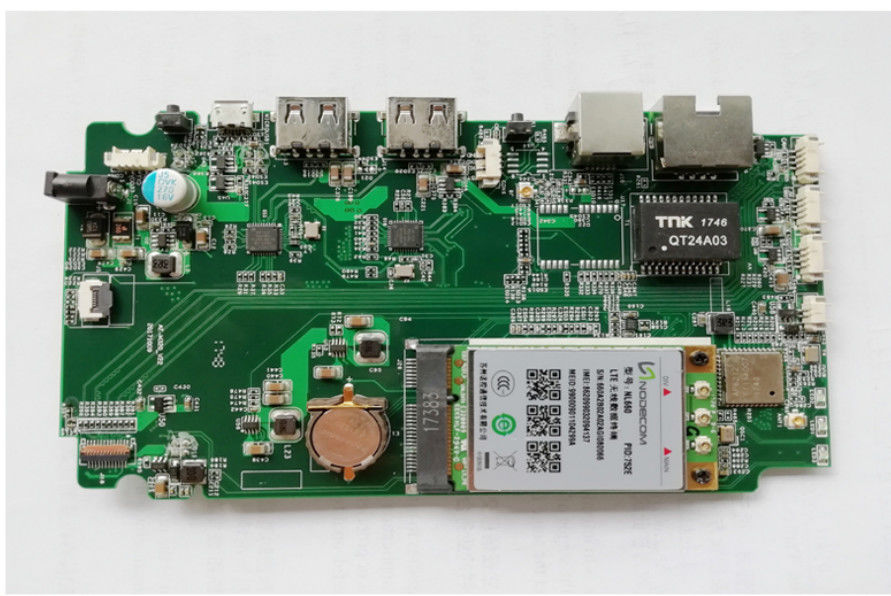

การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek 1

การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek 2การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek 3การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek 4การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek 5

การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek 6การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek 7การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek 8การประกอบ PCB สื่อสารแบบกำหนดเองสำหรับบอร์ด Backplane ความถี่สูงและหลายชั้น กลุ่ม Suntek 9
