Place of Origin:
China or Cambodia
ชื่อแบรนด์:
Suntek Electronics Co., Ltd
ได้รับการรับรอง:
ISO9001 ISO13485 IATF16949 UL
Model Number:
2024-PCBA-023
4 Layer Flex Pcb Custom Flex Circuits แผงวงจรพิมพ์ความถี่สูง Aluminum BT Hard Gold Plating UL
โรงงานสัญญา Suntek:
เราให้บริการ SMT, THT และการประกอบขั้นสุดท้ายพร้อมการทดสอบ ICT และการทดสอบผลิตภัณฑ์
Suntek นำเสนอโซลูชันแบบครบวงจรสำหรับความต้องการบริการด้านการผลิตอุปกรณ์อิเล็กทรอนิกส์ทั้งหมดของคุณ ตั้งแต่การสร้างต้นแบบอย่างรวดเร็วจนถึงการผลิตจำนวนมาก เรามีความสามารถในการระบุปัญหาการออกแบบและ/หรือการผลิตในระหว่างขั้นตอนการสร้างต้นแบบและแก้ไขปัญหาเหล่านี้ (โดยปรึกษาหารือกับคุณ) ก่อนที่จะย้ายไปสู่การผลิต
ในขณะที่ผู้ผลิต PCB หลายรายอ้างว่าให้บริการประกอบ PCB ที่เหนือกว่า Suntek ให้บริการตามที่เราสัญญาไว้จริง บริการประกอบแผงวงจรพิมพ์แบบเบ็ดเสร็จหรือแบบฝากของเราได้รับการรับรอง ISO ISO9001:2015 และเป็นไปตามมาตรฐาน RoHS เราจัดการโครงการประกอบ SMD, through-hole และแบบผสม และยังมีการตรวจสอบ DFM ฟรีพร้อมกับการทดสอบฟังก์ชันตามความต้องการเฉพาะของคุณ ความสามารถ PCBA ของเราแสดงไว้ด้านล่าง:
ภาพรวมความสามารถ:
|
ข้อมูลจำเพาะ |
รายละเอียด |
|
ประเภทวัสดุ |
FR-1, FR-4, CEM-1, อะลูมิเนียมคลุม |
|
ความหนาของวัสดุ (มม.) |
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
|
จำนวนชั้น |
1 ถึง 8 ชั้น |
|
ขนาดบอร์ดสูงสุด |
23.00” x 35.00”(580mm*900mm) |
|
คลาส IPC |
Class II, Class III , Class 1 |
|
วงแหวนวงกลม |
5 mil/ด้านหรือมากกว่า (การออกแบบขั้นต่ำ) |
|
การชุบผิวสำเร็จ |
บัดกรี (HASL), บัดกรีปลอดสารตะกั่ว (HASL), ENIG (Electroless nickel immersion gold), OSP, immersion silver, immersion tin, immersion nickel, hard gold, อื่นๆ |
|
น้ำหนักทองแดง |
0.5OZ-2OZ |
|
ความกว้างของร่อง/ช่องว่าง |
3 Mils หรือมากกว่า |
|
ระยะห่างการเจาะ |
0.1 มม. (การเจาะด้วยเลเซอร์) |
|
ช่องเสียบชุบ |
0.036 หรือมากกว่า |
|
รูที่เล็กที่สุด (สำเร็จ) |
0.1 มม. หรือมากกว่า |
|
ขอบทอง |
1 ถึง 4 ขอบ (ทองคำ 30 ถึง 50 ไมครอน) |
|
ระยะพิทช์ SMD |
0.080” - 0.020” - 0.010” |
|
ประเภทมาสก์ประสาน |
LPI Glossy, LPI-Matte, SR1000 |
|
สีมาสก์ประสาน |
เขียว, แดง, น้ำเงิน, ดำ, ขาว, เหลือง |
|
สีตำนาน |
ขาว, เหลือง, ดำ, แดง, น้ำเงิน |
|
จุดเส้นทาง CNC |
ใดๆ |
|
ความกว้างเส้นทางขั้นต่ำ |
0.031” |
|
การให้คะแนน |
เส้นตรง, การให้คะแนนแบบกระโดด, ขอบแผงถึงขอบ, CNC* |
|
ทองคำของตัวเครื่อง |
HARD*, IMMERSION* (สูงสุด 50 MICRON GOLD) |
|
รูปแบบไฟล์ข้อมูล |
Gerber 274x พร้อมรูรับแสงแบบฝัง |
|
รูปแบบการวาด FAB. |
DXF, HPGL, DWG, PDF, Gerber |
|
การทดสอบ E.T |
หัววัดแบบบิน, ด้านเดียว, แผ่น 1up, แคลมป์เชลล์, รายการสุทธิ |
|
เคาน์เตอร์ซิงค์/เคาน์เตอร์เบอร์ |
มีให้เลือกถึงเส้นผ่านศูนย์กลาง 0.250 |
|
การควบคุมอิมพีแดนซ์ |
ใช่ |
|
วิอาสแบบบอด/วิอาสแบบฝัง |
ใช่ |
|
มาสก์แบบลอกได้ |
ใช่ |
|
คาร์บอน |
ใช่ |

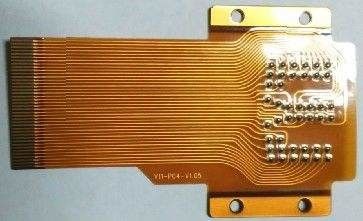

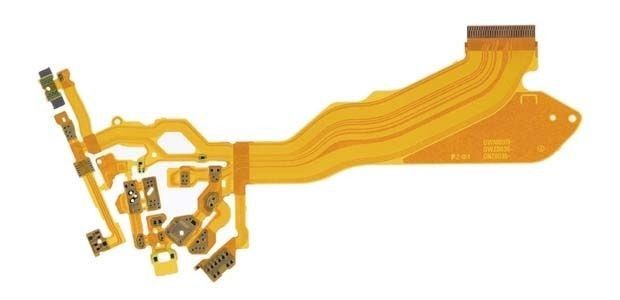

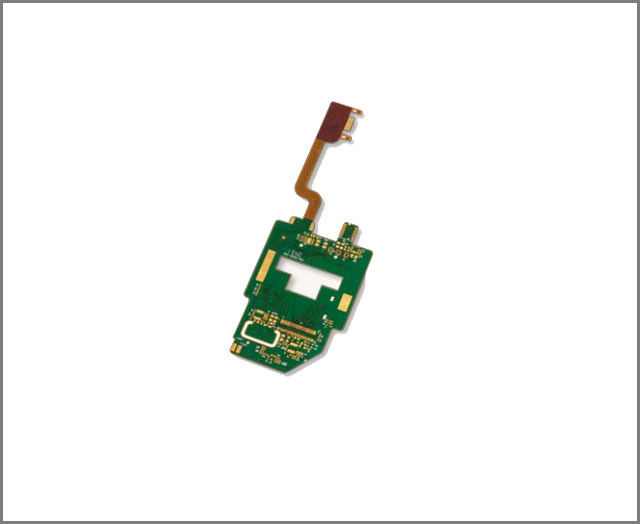

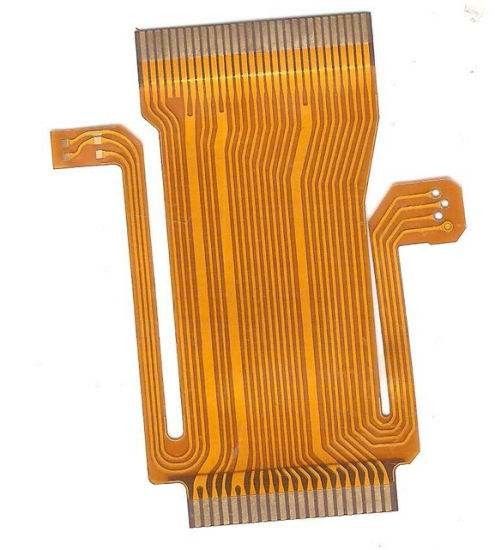

วงจร Flex หรือ Flex PCB คือการจัดเรียงวงจรพิมพ์และส่วนประกอบที่เป็นแบบแผนซึ่งใช้วัสดุฐานที่ยืดหยุ่นพร้อมหรือไม่มี coverlay แบบยืดหยุ่น Flex
วงจร Flex หรือ Flex PCB คือการจัดเรียงวงจรพิมพ์และส่วนประกอบที่เป็นแบบแผนซึ่งใช้วัสดุฐานที่ยืดหยุ่นพร้อมหรือไม่มี coverlay แบบยืดหยุ่น ชุดประกอบอิเล็กทรอนิกส์แบบยืดหยุ่นเหล่านี้อาจถูกประดิษฐ์ขึ้นโดยใช้ส่วนประกอบเดียวกันกับที่ใช้สำหรับแผงวงจรพิมพ์แบบแข็ง แต่ทำให้บอร์ดสามารถปรับรูปร่างที่ต้องการ (flex) ได้ในระหว่างการใช้งาน
PCB แบบยืดหยุ่นสามารถมีได้กี่ชั้น?
สูงสุด 10 ชั้นสำหรับ PCB แบบยืดหยุ่น
PCB แบบยืดหยุ่นสามารถมีความหนาทองแดงได้เท่าใด?
2oz, เฉพาะ PCB led แบบยืดหยุ่นบางชนิดเช่นทองแดงหนัก ข้อดีที่สุดของ PCB แบบยืดหยุ่นคือ flex หากมีทองแดงมากเกินไป จะไม่งอง่ายสำหรับอุปกรณ์ของคุณ
PCB แบบยืดหยุ่นสามารถมีขนาดใหญ่ได้เท่าใด?
วัสดุ PCB แบบยืดหยุ่น: ความกว้างสูงสุดคือ 250 มม. เนื่องจากวัสดุ PCB แบบยืดหยุ่นเป็นม้วน ความกว้างแต่ละม้วนคือ 250 มม. ความยาวไม่มีขีดจำกัด ดังนั้นเมื่อคุณออกแบบ PCB แบบยืดหยุ่น ด้านหนึ่งควรน้อยกว่า 250 มม. อีกด้านหนึ่งไม่ต้องใส่ใจ
PCB แบบยืดหยุ่นสามารถมีความหนาได้เท่าใด?
0.1 มม. - 0.2 มม. PCB แบบยืดหยุ่นบางชนิดสามารถเป็น 0.3 มม.
แอปพลิเคชัน:
อุปกรณ์ LED และไฟส่องสว่าง
สมาร์ทโฟน
อุปกรณ์ทางการแพทย์
ผลิตภัณฑ์การบินและอวกาศ
เครื่องมือวัด
การบรรจุและการขนส่ง:
การบรรจุและการขนส่งชุดประกอบ PCB แบบยืดหยุ่น
การบรรจุ:
ผลิตภัณฑ์ชุดประกอบ PCB แบบยืดหยุ่นจะถูกบรรจุในกล่องกระดาษแข็งที่แข็งแรงเพื่อความปลอดภัยในการขนส่ง กล่องจะถูกปิดผนึกด้วยเทปเพื่อป้องกันความเสียหายระหว่างการขนส่ง
ผลิตภัณฑ์จะถูกห่อด้วยบับเบิลแรปเพื่อป้องกันเพิ่มเติมจากการกระแทกและการสั่นสะเทือนที่อาจเกิดขึ้นระหว่างการขนส่ง
แต่ละกล่องจะติดป้ายกำกับด้วยชื่อผลิตภัณฑ์ ปริมาณ และคำแนะนำในการจัดการเพื่อให้ง่ายต่อการระบุและจัดการ
การขนส่ง:
ผลิตภัณฑ์จะถูกจัดส่งผ่านบริการจัดส่งที่เชื่อถือได้และเชื่อถือได้เพื่อให้แน่ใจว่าการจัดส่งถึงลูกค้าตรงเวลาและปลอดภัย
ที่อยู่ในการจัดส่งและข้อมูลติดต่อจะถูกตรวจสอบอีกครั้งเพื่อให้แน่ใจว่าการจัดส่งถูกต้อง ผลิตภัณฑ์จะได้รับการประกันระหว่างการขนส่งเพื่อป้องกันเหตุการณ์ที่ไม่คาดฝัน
หมายเลขติดตามจะมอบให้กับลูกค้าเมื่อผลิตภัณฑ์ถูกจัดส่ง ทำให้พวกเขาสามารถติดตามคำสั่งซื้อและตรวจสอบให้แน่ใจว่าสินค้ามาถึงอย่างปลอดภัย
เมื่อจัดส่ง ลูกค้าจะต้องลงนามในพัสดุเพื่อเป็นหลักฐานการรับสินค้า
