Place of Origin:
China or Cambodia
ชื่อแบรนด์:
Suntek Electronics Co., Ltd
ได้รับการรับรอง:
ISO9001 ISO13485 IATF16949 UL
Model Number:
2024-PCBA-022
การประกอบ PCB แบบยืดหยุ่นแบบกำหนดเอง DIY การผลิตอย่างรวดเร็ว FPC Circuit Board OEM White Soldermask 1.6 มม.
โรงงานสัญญา Suntek:
Suntek เป็นผู้ให้บริการโซลูชัน PCBA ระดับมืออาชีพ เชี่ยวชาญด้านการผลิต PCB การจัดหาชิ้นส่วน การประกอบ PCB และบริการต่างๆ ของชุดสายไฟและการสร้างกล่อง
เรามีทีมผู้บริหารที่มีคุณสมบัติสูง วิศวกรรมที่มีประสบการณ์ ทีมควบคุมคุณภาพและการผลิต และพนักงานที่มีทักษะ และมีห่วงโซ่อุปทานที่ได้เปรียบ มุ่งมั่นในคุณภาพที่ดี ราคาที่แข่งขันได้ และการส่งมอบตรงเวลา
ภาพรวมความสามารถ:
|
เลเยอร์: |
PCB แบบแข็ง 2 - 40 + เลเยอร์, PCB แบบแข็ง-ยืดหยุ่น 1 - 10 เลเยอร์ |
|
ขนาดแผง (สูงสุด): |
21" x 24" |
|
ความหนา PCB: |
0.016" ถึง 0.120" |
|
เส้นและช่องว่าง: |
0.003" / 0.003" เลเยอร์ด้านใน; 0.004" เลเยอร์ด้านนอก |
|
ขนาดรู: |
0.006" Thru Hole (ขนาดสำเร็จรูป) และ 0.004" Buried Via |
|
วัสดุ: |
FR4, High Tg, Rogers, วัสดุปราศจากฮาโลเจน, เทฟลอน, โพลีอิไมด์ |
|
พื้นผิวสำเร็จ: |
ENi/IAu, OSP, Lead-free HASL, Immersion Gold/Silver, Immersion Tin |
|
ผลิตภัณฑ์พิเศษ: |
Blind/ Buried Via(HDI 2+N+2), Rigid Flex |

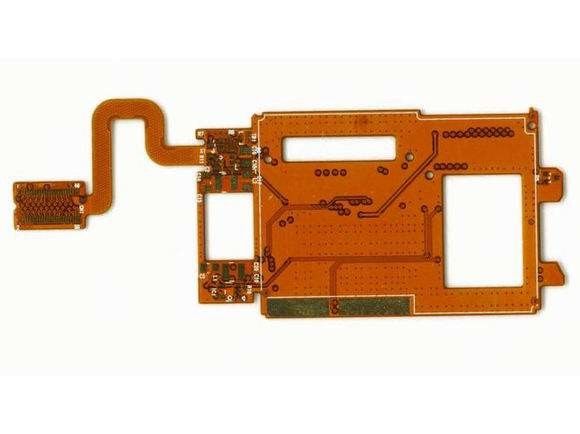

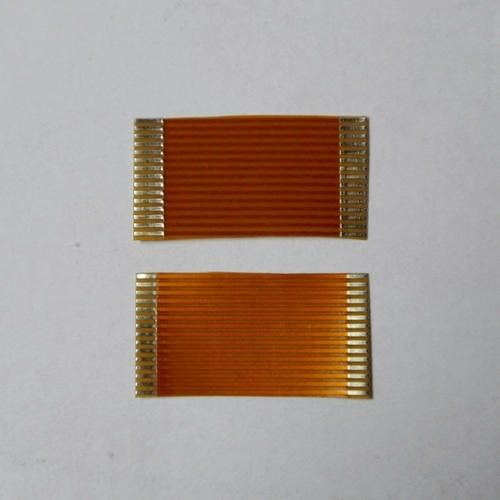

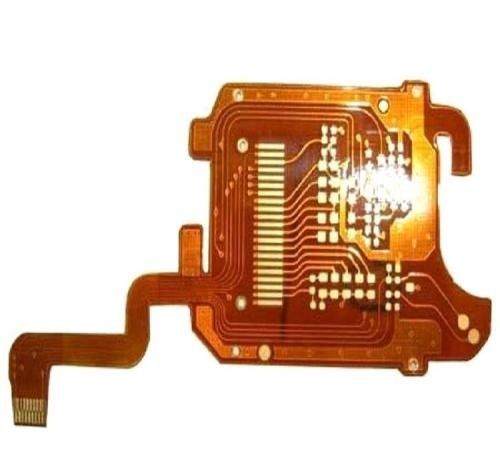

วงจร Flex หรือ Flex PCB คือการจัดเรียงวงจรพิมพ์และส่วนประกอบที่เป็นแบบแผน ซึ่งใช้วัสดุฐานที่ยืดหยุ่นพร้อมหรือไม่มี coverlay ที่ยืดหยุ่น
วงจร Flex หรือ Flex PCB คือการจัดเรียงวงจรพิมพ์และส่วนประกอบที่เป็นแบบแผน ซึ่งใช้วัสดุฐานที่ยืดหยุ่นพร้อมหรือไม่มี coverlay ที่ยืดหยุ่น ชุดประกอบอิเล็กทรอนิกส์แบบยืดหยุ่นเหล่านี้อาจถูกประดิษฐ์ขึ้นโดยใช้ส่วนประกอบเดียวกันกับที่ใช้สำหรับแผงวงจรพิมพ์แบบแข็ง แต่ทำให้บอร์ดสามารถปรับให้เข้ากับรูปร่างที่ต้องการ (flex) ในระหว่างการใช้งาน
PCB แบบยืดหยุ่นสามารถมีได้กี่ชั้น?
สูงสุด 10 ชั้นสำหรับ PCB แบบยืดหยุ่น
PCB แบบยืดหยุ่นสามารถมีความหนาทองแดงได้เท่าไหร่?
2oz มีเพียง PCB LED แบบยืดหยุ่นบางชนิดเท่านั้น เช่น ทองแดงหนา ข้อดีที่สุดของ PCB แบบยืดหยุ่นคือความยืดหยุ่น หากมีทองแดงมากเกินไป จะไม่งอง่ายสำหรับอุปกรณ์ของคุณ
PCB แบบยืดหยุ่นสามารถมีขนาดใหญ่ได้แค่ไหน?
วัสดุ PCB แบบยืดหยุ่น: ความกว้างสูงสุดคือ 250 มม. เนื่องจากวัสดุ PCB แบบยืดหยุ่นเป็นม้วน ความกว้างของแต่ละม้วนคือ 250 มม. ความยาวไม่มีขีดจำกัด ดังนั้นเมื่อคุณออกแบบ PCB แบบยืดหยุ่น ด้านหนึ่งควรน้อยกว่า 250 มม. อีกด้านหนึ่งไม่ต้องกังวล
PCB แบบยืดหยุ่นสามารถมีความหนาได้เท่าไหร่?
0.1 มม. - 0.2 มม. PCB แบบยืดหยุ่นบางชนิดสามารถมีความหนา 0.3 มม.
การใช้งาน:
อุปกรณ์ LED และไฟส่องสว่าง
สมาร์ทโฟน
อุปกรณ์ทางการแพทย์
ผลิตภัณฑ์การบินและอวกาศ
เครื่องมือวัด
ข้อเสนอการบริการ:
การใช้งาน:
แผงวงจรแบบยืดหยุ่นเหมาะสำหรับแอปพลิเคชันที่ต้องการประสิทธิภาพที่ดีขึ้น ความแม่นยำสูง ความแม่นยำ และการโค้งงอเป็นประจำ การใช้งานของแผงวงจรแบบยืดหยุ่น ได้แก่:
การบรรจุและการขนส่ง:
การบรรจุและการขนส่งการประกอบ PCB แบบยืดหยุ่น
การบรรจุ:
ผลิตภัณฑ์การประกอบ PCB แบบยืดหยุ่นจะถูกบรรจุในกล่องกระดาษแข็งที่แข็งแรงเพื่อความปลอดภัยในการขนส่ง กล่องจะถูกปิดผนึกด้วยเทปเพื่อป้องกันความเสียหายระหว่างการขนส่ง
ผลิตภัณฑ์จะถูกห่อด้วยบับเบิลแรปเพื่อป้องกันเพิ่มเติมจากการกระแทกและการสั่นสะเทือนที่อาจเกิดขึ้นระหว่างการขนส่ง
แต่ละกล่องจะติดป้ายกำกับด้วยชื่อผลิตภัณฑ์ ปริมาณ และคำแนะนำในการจัดการเพื่อให้ง่ายต่อการระบุและการจัดการ
การขนส่ง:
ผลิตภัณฑ์จะถูกจัดส่งผ่านบริการจัดส่งที่เชื่อถือได้และเชื่อถือได้เพื่อให้แน่ใจว่าการจัดส่งถึงลูกค้าตรงเวลาและปลอดภัย
ที่อยู่ในการจัดส่งและข้อมูลการติดต่อจะถูกตรวจสอบอีกครั้งเพื่อให้แน่ใจว่าการจัดส่งถูกต้อง ผลิตภัณฑ์จะได้รับการประกันระหว่างการขนส่งเพื่อป้องกันเหตุการณ์ที่ไม่คาดฝัน
หมายเลขติดตามจะถูกส่งไปยังลูกค้าเมื่อผลิตภัณฑ์ถูกจัดส่ง ทำให้พวกเขาสามารถติดตามคำสั่งซื้อและตรวจสอบให้แน่ใจว่าสินค้ามาถึงอย่างปลอดภัย
เมื่อส่งมอบ ลูกค้าจะต้องลงนามในพัสดุเพื่อเป็นหลักฐานการรับ
