การประกอบ PCB ชุดเล็ก แผงวงจรพิมพ์ เมนบอร์ดพลังงาน พื้นผิว ENIG บอร์ด Smt Pcb

การประกอบ PCB ชุดเล็ก แผงวงจรพิมพ์ เมนบอร์ดพลังงาน พื้นผิว ENIG บอร์ด Smt Pcb

บอร์ด SMT PCB

PCB ชุดเล็ก

การผลิตและประกอบ PCB ป้องกันพลังงาน

Place of Origin:

China or Cambodia

ชื่อแบรนด์:

Suntek

ได้รับการรับรอง:

ISO9001 ISO13485 IATF16949 UL

Model Number:

F016-026

ติดต่อเรา
ขอทุน
รายละเอียดผลิตภัณฑ์
Material:
FR4(TG130-TG180),Rogers,Aluminum,CEM
Thickness:
0.4mm-5mm
Layer:
1L-32L
Size at max.:
1200*400mm
Hole min.:
0.1mm
Certificates:
ISO9001,ISO13485,IATF16949 and UL
Copper:
0.5--10OZ
Guarantee:
1 year
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity
1
ราคา
Customized products
Packaging Details
By ESD bags and carton
Delivery Time
5-7days after all components kitted
Payment Terms
TT,Paypal
สินค้าที่เกี่ยวข้อง
ติดต่อเรา
0086-731-84874736
ติดต่อตอนนี้
คำอธิบายผลิตภัณฑ์

การประกอบแผ่นวงจรพิมพ์สําหรับพื้นผิวเมนบอร์ด ENIG Power

ซันเทค มีโรงงาน EMS ในจีนและกัมพูชา

การประกอบ PCB ผลิตในกัมพูชา



อะไรนะซันเทคสามารถนําเสนอ:

1)PCB และ FPC บอร์ดเปล่า

2)การประกอบ PCB และ FPC

3)ซื้อส่วนประกอบและการปรับแต่งวัสดุ

4)การประกอบกล่องชํารุดกระเป๋ามือเดียว

5)การประกอบเทคโนโลยีผสม

6)เครื่องประกอบสายและเครือสาย

7)การประกอบ PCB ขนาดต่ํา/กลาง/สูง

8)BGA/QFN/DFN พร้อมการตรวจจับด้วยรังสี X

9)การเขียนโปรแกรม IC/AOI/ICT/การทดสอบฟังก์ชัน





บริการ EMS ที่เดียว

บริการ OEM
ชั้น 1-32 ชั้น น้ําหนักทองแดง 0.5 oZ ~ 10 oZ
วัสดุ FR4 ((Tg 135-Tg180) 94v0, โรเจอร์ส,อลูมิเนียม การตัดกระดาษ ผ่าตัด, V-score, tab-routed
ประเภทกระดาน หนาแน่น นุ่ม นุ่มแน่น ผ้าไหม LPI สีเขียวใบเดียวสองด้าน เป็นต้น
รูปแบบของกระดาน สี่เหลี่ยม,กลม,ช่อง,ตัด ecc รูปแบบไฟล์การออกแบบ Gerber, CAD, BRD
ความหนาของแผ่น 0.2 ~ 5.0 มิลลิเมตร, Flex 0.01 ~ 0.25 รูปแบบ BOM

เอ็กเซล,PDF









การประกอบ PCB

อุปกรณ์ของเราประกอบด้วย เครื่องพิมพ์ DesenซัมซุงSMT, JT ไม่นํา เครื่องอบระบายใหม่, การผสมคลื่นไร้หมูฐานการปรับปรุง BGA เครื่อง AI

2)การติดตั้งพื้นผิว, ช่องผ่าน, BGA, QFP และ QFN,0201ส่วน การประกอบ

3)การทดสอบ AOLX-Ray สําหรับกระเป๋า BGA) สําหรับแต่ละชิ้น บอร์ด

4)การตรวจสอบสินค้าครั้งแรก ก่อนกระบวนการ SMD และครั้งแรก ตัวอย่างที่ครบก่อนการดําเนินงาน DIP

5) โปรแกรมและการทดสอบฟังก์ชัน

6)การเคลือบแบบสอดคล้องและกาว




ข้อดีของ EMS:

1) ความรับผิดชอบสินค้าอย่างเข้มงวด โดยใช้มาตรฐาน IPC-A-610

2) ทุกทีมสามารถพูดภาษาอังกฤษได้อย่างราบรื่น

3) เครื่องมือการจัดการ PDCA

4) 100% E-test,100% การตรวจสอบทางสายตา รวมทั้ง IQC, IPQC, FQC, OQC

5) การตรวจสอบ AOI 100% รวมถึง X-ray, 3D microscope และ ICT

6) การทดสอบแรงดันสูง การทดสอบการควบคุมความคับ

7) ISO9001,ISO13485,IATF16949 และ UL รับรอง

8) ไม่มีปริมาณสั่งซื้อขั้นต่ํา

9) เน้นการผลิตปริมาณต่ําถึงปริมาณกลาง

10) การจัดส่งอย่างรวดเร็วและทันเวลา





ระบบคุณภาพการประกอบ PCB

1)เป้าหมายของเราคือลูกค้าพอใจ 95%

2)นโยบายคุณภาพของเรา: การปรับปรุงต่อเนื่องทําให้คุณภาพสมบูรณ์แบบ และบรรลุความสัมพันธ์ชนะชนะกับลูกค้า

3)คําตอบของเราคือ การพัฒนาแบบยืดหยุ่นและต่อเนื่อง

4)ปรัชญาธุรกิจของเรา คุณภาพชนะตลาด ไอเดียสร้างอนาคต

5)วิสัยทัศน์ของเรา: พาร์ทเนอร์ที่ชนะต่อกันในระยะยาวในด้าน EMS

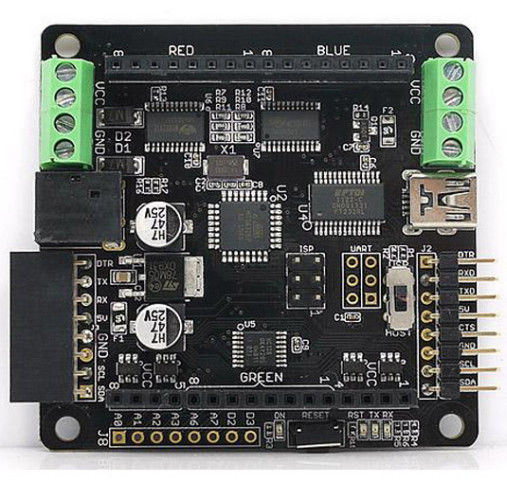

การประกอบ PCB ชุดเล็ก แผงวงจรพิมพ์ เมนบอร์ดพลังงาน พื้นผิว ENIG บอร์ด Smt Pcb 0





อุปกรณ์ PCB/PCBA:

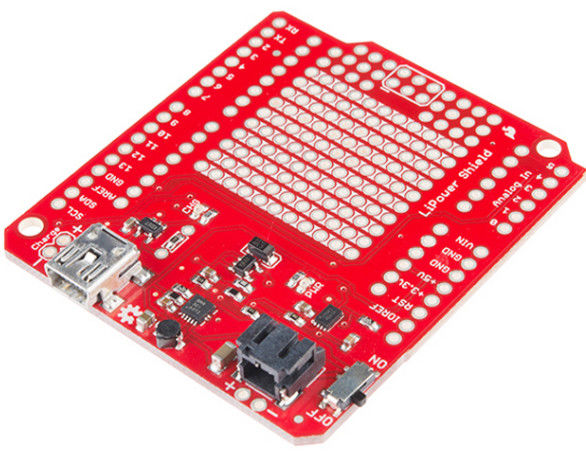

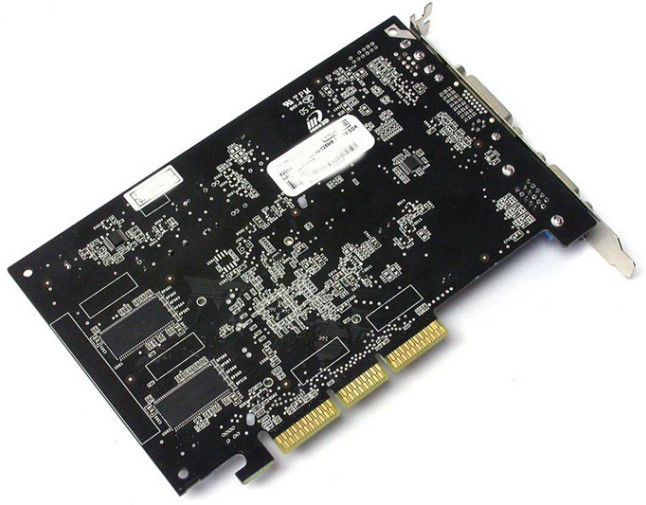

การประกอบ PCB ชุดเล็ก แผงวงจรพิมพ์ เมนบอร์ดพลังงาน พื้นผิว ENIG บอร์ด Smt Pcb 1การประกอบ PCB ชุดเล็ก แผงวงจรพิมพ์ เมนบอร์ดพลังงาน พื้นผิว ENIG บอร์ด Smt Pcb 2
